新能源汽車急加速時的芯片發熱、嚴寒戶外啟動時的瞬間溫差——功率器件每天都在經歷“熱脹冷縮”的物理折磨。功率器件AEC-Q101溫度循環試驗（TC） 正是模擬這種極端場景的核心可靠性驗證，直接決定您的產品能否拿到車規認證“入場券”。
優科檢測認證（CNAS資質實驗室）提供全流程AEC-Q101車規認證服務，溫度循環試驗嚴格遵循：
- 核心標準：AEC-Q101 Rev-E + JESD22-A104F
- 模擬場景：-55℃~150℃極端溫差反復沖擊，驗證器件抗機械應力能力
- 失效預警：提前暴露焊點開裂、分層、鍵合斷裂等致命缺陷
目的：
> “溫度循環是破壞性試驗！測完的樣品不能再使用”
- 檢驗器件在劇烈溫差變化下（如-40℃冷啟動→150℃滿負荷運行）的結構穩定性
- 激發因材料熱膨脹系數不匹配導致的焊點疲勞、界面分層等問題
意義：
- 車規認證強制項目，未通過則無法進入車企供應鏈
- 新能源汽車電機控制器/OBC/DC-DC 等高壓系統的安全基石
1. 核心標準
- AEC-Q101-E：車規分立器件通用要求
- JESD22-A104F：溫度循環測試方法權威細則
2. 五大關鍵參數
| 參數 | 要求值/范圍 | 說明 |
| 溫度范圍 | -55℃~150℃（條件H） | 0級器件最高要求 |
| 循環次數 | 1000次 | AEC-Q101典型值 |
| 溫變速率 | 10~14℃/分鐘 | 激發焊點疲勞的最佳速率 |
| 保溫時間 | ≥10分鐘（高/低溫點） | 確保器件內外溫度均衡 |
| 循環速率 | 1~2次/小時（帶焊接器件） | 防止過應力導致假性失效 |

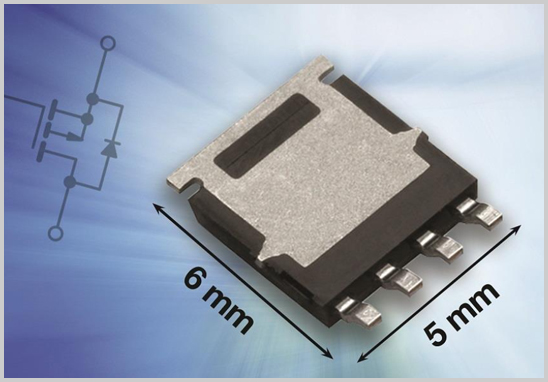

所有車規分立功率半導體均需通過！典型器件包括：
- 功率二極管：Si/SiC肖特基二極管
- MOSFET：硅基/SiC MOSFET、超結MOS
- IGBT及模塊
- 晶閘管、大功率晶體管
> 應用場景：電機驅動、車載充電機（OBC）、電控系統、BMS
測試流程示意圖：
低溫保溫 → 急速升溫（≤30分鐘）→ 高溫保溫 → 急速降溫 → 循環1000次
嚴苛性體現在：
1. 極限溫差：-55℃（凍裂風險）? 150℃（材料軟化）
2. 機械應力累積：1000次循環相當于10年車載溫差沖擊
3. 失效敏感點：
- 焊球裂紋（BGA/倒裝芯片）
- 鍵合線脫焊（IGBT模塊）
- 陶瓷基板分層（SiC模塊）
1. 預評估
- 提交器件規格書、應用場景
- 工程師定制試驗方案（溫度范圍/循環次數）
2. 送樣測試
- 樣品量：3批次×77件（標準要求）
- 執行TC試驗 + 中間參數監控
3. 失效分析（如發生）
- 定位開裂/分層位置（X光/超聲掃描）
- 提供改進建議
4. 報告交付
- 出具CNAS認可的中英文報告
- 附原始數據及失效圖譜
