在EMC中，產品的結構和每個模塊的位置對輻射有著很大的影響，特別是在做輻射測試過程中，通?？梢钥吹筋l點超過規定限值而導致產品失效。那么輻射從哪里來？失效原因是什么呢？如何解決呢？小編今天通過防水連接器輻射發射測試EMC案例，來告訴大家輻射發射測試中的輻射從哪里來。

防水連接器輻射發射測試的案例

產品及測試描述

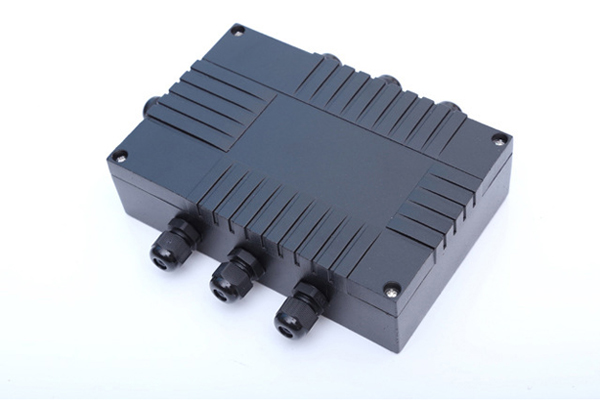

1、某設備用戶外防水連接器。

2、采用模塊和背板結構，每個模塊都有連接器，當模塊插入到背板上時，模塊上的連接器與背板上相對應的連接器進行連接。

3、每個模塊都有屏蔽設計，背板也進行了屏蔽設計，背板用來固定每個模塊及每個模塊之間的信號連接。

4、在進行輻射發射測試時，發現輻射超過該產品標準規定中的限值，超標頻點為35MHZ，測試頻譜圖如下。

5、如圖所示，圖中限制線用粗線標出，用近場探頭定位測試，確認是一個模塊與設備背板之間的接插處輻射泄漏導致，該頻率點的源頭是模塊內部PCB板中的50MHZ晶振。

失效分析

1、由于該產品為戶外防水連接器，需要做防塵防水處理，包括模塊與背板的連接之處，都需要采用橡膠墊圈將兩者之間做密封處理。

2、由于防水橡膠墊圈是非導電體，因此存在的縫隙成為輻射的可能。

3、拆下模塊后，給模塊單獨上電，用近場探頭進行測量，發現模塊與背板的連接處有350MHZ的輻射。

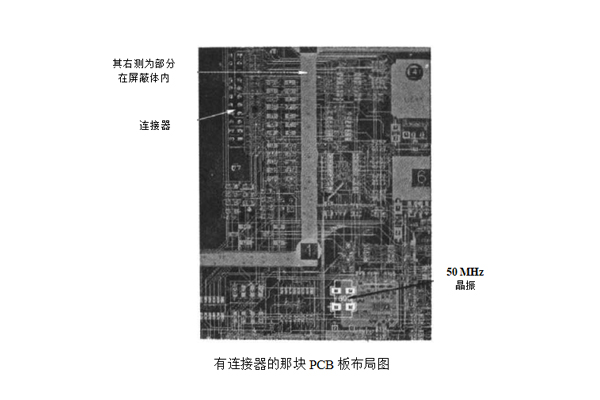

4、PCB板中的無阻焊線右側有屏蔽金屬罩，這樣晶振殼體直接通過空間輻射的路徑被屏蔽罩隔絕，唯一輻射的可能是連接器JI與其相連的PCB走線，很可能耦合到R來自晶振或時鐘印制線的噪聲，相當于被噪聲驅動的輻射天線。

5、晶振下表層PCB未做局部地平面敷銅處理。

6、傳輸?shù)竭B接器的布線很多從50MHZ晶振地下穿過，不僅破壞局部地平面的作用，會將50MHZ晶振產生的噪聲通過容性耦合的方式耦合到穿過它下面的信號線，使這些信號線又延伸出PCB上的屏蔽體，將噪聲帶出屏蔽體，也就是共模輻射模型。如下圖所示。

7、晶振的位置離接口太近。

解決方法

1、將所有與輻射相關的部分（包括天線和驅動源）進行屏蔽，改進原來屏蔽的缺陷，將模塊與背板之間的防水橡膠墊圈改成導電的密封圈，實現整機屏蔽的完整性。

2、降低驅動電壓，在PCB板上進行處理較小晶振和那些與接口連接器相連的信號線。

3、調整50MHZ晶振的位置及周邊布線，將晶振盡量往板內移，將晶振底下的走線避開，并保持離晶振300mil以上的距離。

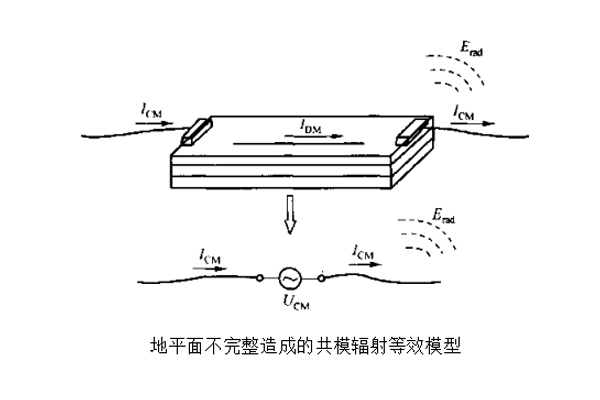

4、晶振底部的表面做敷銅處理，并保證底部的地平面完整。地平面不完整會造成共模輻射等效模型，如下圖。

5、取消輻射的天線，這一措施顯然很難實現，引線信號與接口連接器之間的連接不可避免。

通過改進后用近場探頭在連接器附近再進行測試，發現350 MHz 頻點的輻射明顯減小，幅度在10 dB以上。

注意事項

1、防水與屏蔽要統一，不要為了防水而忽略了屏蔽的完整性。

2、晶振底下不能布信號線，特表是與對外接口直接相連的信號線。

3、在晶振和時鐘電路下面的布局地平面可以為晶振及相關電路內部產生的共模PF電流提供通路，從而使PF發射最小。
