人體在行走的過程中，會形成靜電電壓，這種靜電電壓在繼續到一定量的時候，會對產品造成擊穿、失效等。那么人體行走靜電電壓測試怎么做呢？今天小編就為大家一一講解。
人體行走靜電電壓測試
測試標準
SJA/T11294 防靜電地坪涂料通用規范
IEC61340 特定應用的標準測試方法
ANSI/ESD S20.20 靜電放電控制方案
測試設備

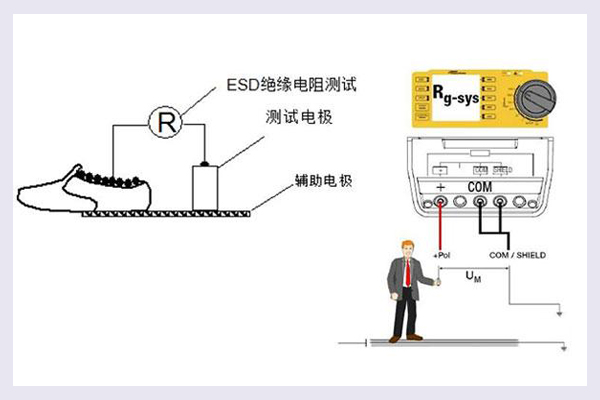

人體電壓測量系統：靜電電壓表、手持電極、自動記錄儀、鞋跟用靜電消除器；1名測試人員
測試環境
溫度：23℃±2℃；濕度35%-75%RH。
測試設備要求
1、靜電電壓表的輸入電阻≥1.0×1014Ω。
2、靜電電壓表、手持電極和連接引線的輸入電容≤30pF。
3、系統反應時間應在0.25s內達到滿刻度。
4、系統分辨率至少為待測試電壓值的10%，列如測試100V的人體電壓，測量系統的分辨率為10V。
5、系統的準確度為≤±10%。
測試方法
1、對防靜電地坪實驗室測試時，必須留有接地端，并有效接地。
2、測試人員穿上鞋具后應接地，對鞋具的鞋跟用靜電消除器消電，然后再在防靜電地坪樣板上。
3、使用靜電消除鞋具和防靜電地坪樣板上的殘余靜電荷。測試時，先對兩側進行放電，然后對其準確復位。
4、測試人員手持與人體電壓測量系統相連的手持電極，并瞬間觸碰接地點，使系統歸零。
5、在整個測試過程中，測試人員要在前后走動時要覆蓋盡可能多的面積，使身體保持相同的朝向，但要避免劃傷或旋轉，并以2步每秒的速率在防靜電地坪樣板上行走。

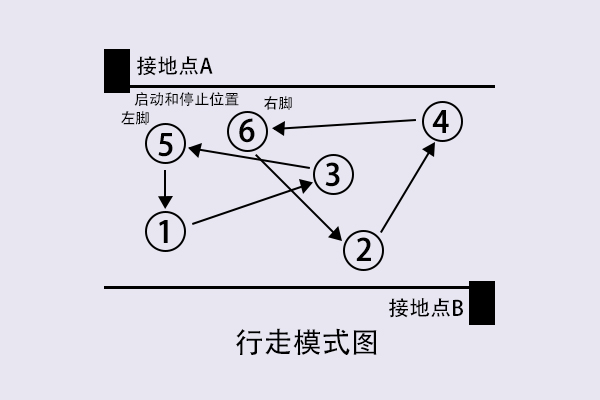

6、邁步的動作要使鞋底與地坪保持平行，鞋抬起高度在50mm至80mm之間，測試人員距墻壁或室內障礙物應大于0.5m，并不斷走動，單次測試持續時間為60s。行走圖如下。
7、記錄人/鞋/地系統電阻和人體電壓檢測數值，同時記錄試驗中使用的鞋結構特征和鞋底電阻。

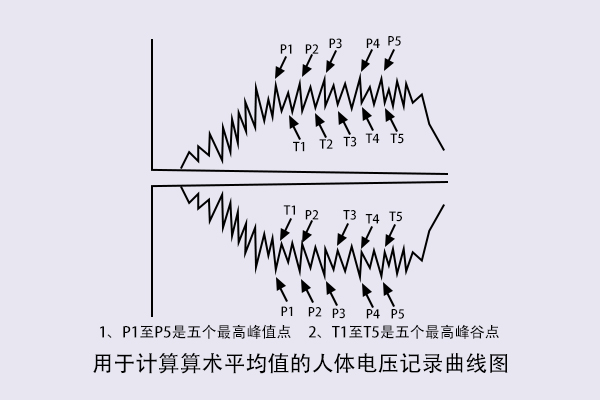

8、每次走動測量后，計算出5個最大谷底的算術平均值T=（T1+T2+T3+T4+T5）/5和5個最高峰值的算術平均值P=(P1+P2+P3+P4+P5)/5,測出電壓峰值圖如下。
