文章來源 : 廣東優(yōu)科檢測 發(fā)表時間：2021-11-18 瀏覽數(shù)量：

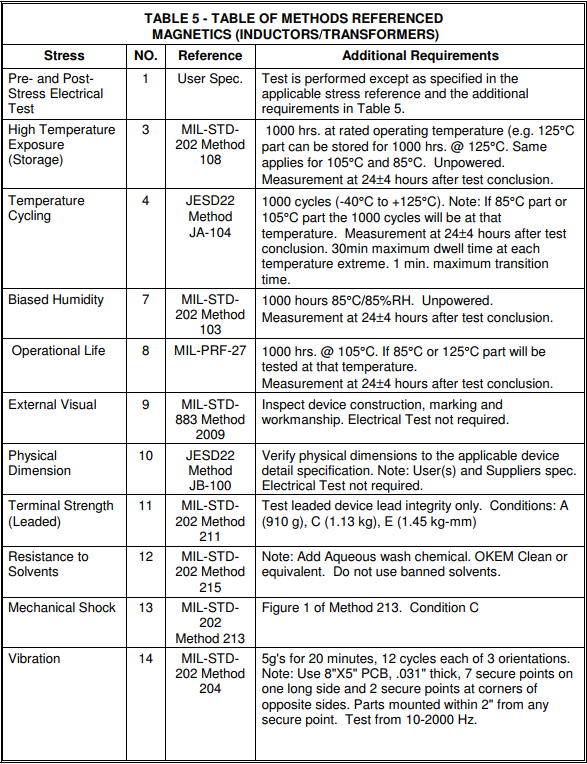

電感AEC-Q200認(rèn)證需通過AEC-Q200 REV D標(biāo)準(zhǔn)TABLE 5表中的所有項目測試且零失敗，才能宣稱符合AEC-Q200的要求。廣東優(yōu)科檢測具備AEC-Q200全項CNAS測試資質(zhì)和測試能力，接下來為大家介紹電感AEC-Q200認(rèn)證測試項目。
1. Pre- and PostStress Electrical Test 預(yù)應(yīng)力和后應(yīng)力電氣測試
測試方法：用戶規(guī)格書
附加要求：除Table 5中要求不需要進(jìn)行電氣測試的項目，其他項目測試前后均需要按照用戶規(guī)格書進(jìn)行電氣測試。
2. High Temperature Exposure (Storage) 高溫存儲測試
測試方法：MIL-STD-202 Method 108
附加要求：1000 小時。 在額定工作溫度下（例如，125°C 部件可以在 125°C 下儲存 1000 小時。同樣適用于 105°C 和 85°C。未通電。
在測試結(jié)束后 24±4 小時進(jìn)行測量。
3. Temperature Cycling 溫度循環(huán)測試
測試方法：JESD22 Method JA-104
附加要求：1000 次循環(huán)（-40°C 至 +125°C）。
注意：如果 85°C 部分或 105°C 部分，1000 次循環(huán)將在該溫度下進(jìn)行。
在測試結(jié)束后 24±4 小時進(jìn)行測量。
每個極端溫度下的最長停留時間為 30 分鐘。 1分鐘最大過渡時間。
4. Biased Humidity 濕度偏置測試
測試方法：MIL-STD-202 Method 103
附加要求：1000 小時 85°C/85%RH。 不通電。
在測試結(jié)束后 24±4 小時進(jìn)行測量。
使用壽命 8 MIL-PRF-27 1000 小時。 @ 105°C。 如果 85°C 或 125°C 零件將在該溫度下進(jìn)行測試。
在測試結(jié)束后 24±4 小時進(jìn)行測量。
5. Operational Life 工作壽命
測試方法：MIL-PRF-27
附加要求：1000 小時。 @ 105°C。 如果 85°C 或 125°C 零件將在該溫度下進(jìn)行測試。
在測試結(jié)束后 24±4 小時進(jìn)行測量。
6. External Visual 外觀檢查
測試方法：MIL-STD-883 Method 2009
附加要求：檢查產(chǎn)品結(jié)構(gòu)、標(biāo)簽和工藝。不需要進(jìn)行電氣測試。
7. Physical Dimension 物理尺寸
測試方法：JESD22 Method JB-100
附加要求：驗(yàn)證物理尺寸是否符合用戶規(guī)格書要求。不需要電氣測試。
8. Terminal Strength (Leaded) 引出端強(qiáng)度（引腳）
測試方法：MIL-STD-202 Method 211
附加要求：僅執(zhí)行引腳和引腳牢固性測試。 條件：A (910 g)、C (1.13 kg)、E (1.45 kg-mm)
9. Resistance to Solvents 耐溶劑性試驗(yàn)
測試方法：MIL-STD-202 Method 215
附加要求：添加水性洗滌化學(xué)品。 OKEM Clean 或同等產(chǎn)品。 不要使用禁用的溶劑。
10. Mechanical Shock 機(jī)械沖擊
測試方法：MIL-STD-202 Method 213
附加要求：Method 213 的圖 1。條件 C
11. Vibration 振動
測試方法：MIL-STD-202 Method 204
附加要求：5g持續(xù)20分鐘，3個方向各12個周期。
注：使用8"X5" PCB，.031”厚，在一個長邊上有7個固定點(diǎn)，在相對側(cè)的拐角處有2個固定點(diǎn)。從任何固定點(diǎn)安裝在2”以內(nèi)的零件。從10-2000赫茲進(jìn)行測試。

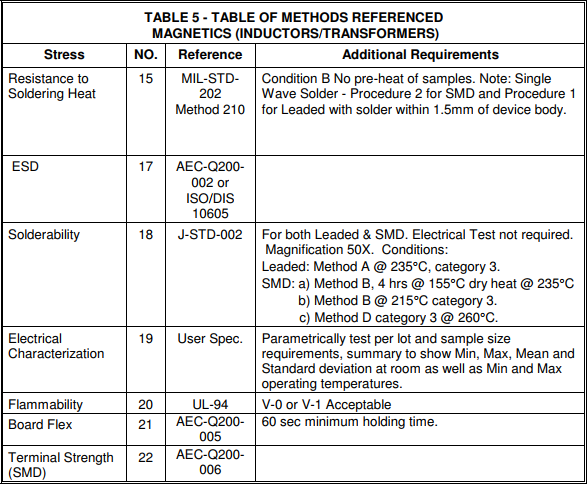

12. Resistance to Soldering Heat 耐焊接熱
測試方法：MIL-STD-202 Method 210
附加要求：條件B，樣品未預(yù)熱。引腳器件浸入器件主體的深度為1.5mm參考Procedure 1，表面貼裝元件的深度參考Procedure 2。
13. ESD 靜電放電
測試方法：AEC-Q200-002 or ISO/DIS 10605
14. Solderability 可焊性
測試方法：J-STD-002
附加要求：用于引腳和表面貼裝元件，無需電氣測試。
放大倍數(shù) 50X。
引腳產(chǎn)品：方法 A @ 235°C，類別 3。
表面貼裝元件：
a) 方法 B，4 小時 @ 155°C 干熱 @ 235°C。
b) 方法 B @ 215°C 類別 3。
c) 方法 D 類別 3 @ 260°C。
15. Electrical Characterization 電氣特性
測試方法：用戶規(guī)格書
附加要求：根據(jù)批次和樣品數(shù)量的要求進(jìn)行參數(shù)測試，總結(jié)并列出器件在室溫和低、高工作溫度下的小值、大值、平均值和標(biāo)準(zhǔn)偏差。至少要測量低溫/室溫/高溫下的參數(shù)CP、DF、IR。請參閱參數(shù)表中的建議。
16. Flammability 易燃性
測試方法：UL-94
附加要求：V-0或V-1可接受。
17. Board Flex 板彎曲
測試方法：AEC-Q200-005
附加要求：支撐時間至少為60秒。
18. Terminal Strength (SMD) 端子強(qiáng)度（表面貼裝元件）
測試方法：AEC-Q200-006
附加要求：平行于瓷體施加推力（17.7N/1.8Kg），端頭不會脫落，瓷體不會損壞或斷裂。
電感AEC-Q200認(rèn)證測試總計需求樣品量至少586PCS。如是SMD組件減少引腳拉力測試30PCS，則需提供556PCS；部分測試還需模擬產(chǎn)品焊接在PCB上的狀態(tài)?？紤]到多種焊接方式，每種條件最好多加15PCS樣品進(jìn)行測試。
以上就是關(guān)于電感AEC-Q200認(rèn)證測試項目的介紹，想了解更多電感AEC-Q200認(rèn)證測試方面的信息，請聯(lián)系廣東優(yōu)科檢測工程師！
獲取報價
如果您對我司的產(chǎn)品或服務(wù)有任何意見或者建議，您可以通過這個渠道給予我們反饋。您的留言我們會盡快回復(fù)！
0769-82327388
微信訂閱號
微信咨詢
