精品国产一区二区三区日日嗨,午夜精品大全,密月a国产精品视频,日韩国产欧美成人视频网站

廣東優(yōu)科檢測(cè)實(shí)驗(yàn)室具備防靜電周轉(zhuǎn)容器 SJ/T11277檢測(cè)資質(zhì)，可提供防靜電周轉(zhuǎn)箱的防靜電檢測(cè)和技術(shù)咨詢服務(wù)，接下來(lái)為大家介紹防靜電周轉(zhuǎn)箱的防靜電檢測(cè)方法。

防靜電周轉(zhuǎn)箱檢測(cè)常用名詞解析
1、靜電全衰期
周轉(zhuǎn)容器材料按規(guī)定條件產(chǎn)生的靜電電位衰減到起始電位的10%時(shí)所需的時(shí)間。
2、沖擊強(qiáng)度
使試樣受到?jīng)_擊彎曲力而斷裂，試樣單位面積所消耗的沖擊功即為沖擊強(qiáng)度。
3、維卡軟化溫度
熱塑性塑料置于液體傳熱介質(zhì)中，在規(guī)定的負(fù)荷及規(guī)定的等速升溫條件下，試樣被1mm2壓針頭壓入1mm深度時(shí)的溫度。

防靜電周轉(zhuǎn)箱常見(jiàn)分類
1、周轉(zhuǎn)容器品種
周轉(zhuǎn)容器依據(jù)其結(jié)果式樣和使用方式分為下述三種：
a. 元件盒（盤）；
b. 周轉(zhuǎn)箱；
c. 固定式和可移動(dòng)式周轉(zhuǎn)架。
2、周轉(zhuǎn)容器的類別
周轉(zhuǎn)容器依據(jù)其防護(hù)靜電能力分為下述三類：
a. 靜電屏蔽類；
b. 導(dǎo)（靜）電類；
c. 靜電耗散類。

防靜電周轉(zhuǎn)箱試驗(yàn)要求
1、外觀質(zhì)量
周轉(zhuǎn)容器表面應(yīng)光滑平整、無(wú)裂縫、無(wú)氣泡、但允許有輕微的波紋和脫膜劑造成的輕微斑痕。
2、尺寸
應(yīng)符合設(shè)計(jì)圖紙要求
3、防靜電性能
3.1 表面電阻率及體積電阻率
A.靜電屏蔽類  B.導(dǎo)（靜）電類 C.靜電耗散類
3.2 表面電阻均勻度
在同一類產(chǎn)品中，同一批次抽檢，在被帛檢的產(chǎn)品其不同部位3-5處的表面電阻值均勻度，分A、B、C三個(gè)等級(jí)。
A級(jí)：同一件制品測(cè)得表面電阻值指數(shù)差距在一個(gè)數(shù)量級(jí)內(nèi)，即值差不超過(guò)10的1次方。
B級(jí)：同一件制品測(cè)得表面電阻值指數(shù)差距在二個(gè)數(shù)量級(jí)內(nèi)，即值差不超過(guò)10的2次方。
C級(jí)：同一件制品測(cè)得表面電阻值指數(shù)差距在二個(gè)數(shù)量級(jí)以上者，即值差不超過(guò)10的2次方以上者。
3.3 靜電全衰期
按防靜電周轉(zhuǎn)箱試驗(yàn)方法4.2.2規(guī)定的方法對(duì)周轉(zhuǎn)容器材料試樣進(jìn)行試驗(yàn)，其靜電耗散類不得大于10.0s；導(dǎo)（靜）電類不得大于2.0s。

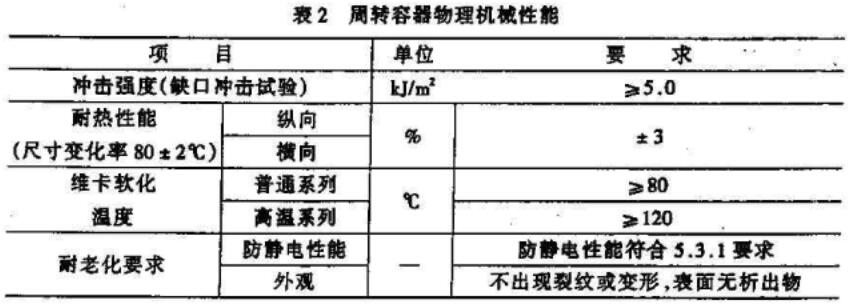

4、物理機(jī)械性能

防靜電周轉(zhuǎn)箱試驗(yàn)方法
1、試驗(yàn)條件
試驗(yàn)應(yīng)在溫度為15℃-35℃，相對(duì)濕度45%-75%，大氣壓力為85kPa-106kPa，空氣中無(wú)導(dǎo)電塵埃且無(wú)外界強(qiáng)電磁場(chǎng)的環(huán)境中進(jìn)行。
2、取樣條件
外觀及尺寸檢驗(yàn)直接在制品上進(jìn)行；防靜電性能檢驗(yàn)在制品上或試樣上進(jìn)行；物理機(jī)械性能檢驗(yàn)，可在板邊10mm以上的任意地方截取試樣進(jìn)行。試樣用平整，無(wú)氣泡、裂紋、分層、明顯雜質(zhì)和加工損壞等缺陷。
3、主要測(cè)量器具及設(shè)備
3.1 高阻計(jì)，誤差為±10%
3.2 靜電衰減測(cè)試儀器，測(cè)試電壓：0-±5000V，時(shí)間分辨率：0.1s，顯示時(shí)間：0-1000s；
3.3 溫度計(jì)，分辨率為1℃；
3.4 擺錘式簡(jiǎn)支梁沖擊試驗(yàn)機(jī)，其總的能量損耗小于總能量的1%；
3.5 分析天平，感量為0.1MG
3.6 恒溫箱、溫度誤差為±2℃；
3.7 濕度計(jì)，會(huì)辨率為1%（RH）

4、防靜電性能檢驗(yàn)
4.1 試樣制備
直接在樣品上測(cè)試或按6.2取樣，取邊長(zhǎng)為100MM的正方形試樣3塊.
4.2 檢測(cè)步驟
4.2.1 電阻率
表面電阻率按GB11210規(guī)定進(jìn)行試驗(yàn)，體積電阻率按GB 1410 規(guī)定進(jìn)行測(cè)試。對(duì)靜電屏蔽類、導(dǎo)（靜）電類周轉(zhuǎn)容器的材料，試驗(yàn)電壓應(yīng)為10V；對(duì)靜電耗散周轉(zhuǎn)容器的材料，試驗(yàn)電壓就為100V。試驗(yàn)結(jié)果應(yīng)符合防靜電周轉(zhuǎn)箱試驗(yàn)要求3.1要求。
4.2.2 靜電全衰期
測(cè)量時(shí)，將試樣置于靜電衰減測(cè)試儀的測(cè)試基板上，測(cè)試基板充電到±1000V后，將試樣通過(guò)接地極板對(duì)地放電到±100V時(shí)所需的時(shí)間，即為靜電全衰期，應(yīng)符合防靜電周轉(zhuǎn)箱試驗(yàn)要求3.3的規(guī)定。

5、沖擊強(qiáng)度的試驗(yàn)
5.1 缺口沖擊試驗(yàn)
按GB1043規(guī)定進(jìn)行測(cè)定，應(yīng)符合規(guī)定。
5.2 簡(jiǎn)易沖擊試驗(yàn)（跌落試驗(yàn)）
適用于整體注塑成型的箱、盒（盤）類周轉(zhuǎn)容器，將箱體（盒、盤）的底平面距混凝土地面1M的高度自由跌落，箱體不得出現(xiàn)碎裂。

6、耐熱性能尺寸變化率測(cè)定
6.1 試樣制備
取厚為1.5MM，邊長(zhǎng)為120MM的正方形試樣3塊，分別沿板材縱、橫向作線長(zhǎng)為100MM的垂直平分線。
6.2 檢測(cè)步驟
將試樣測(cè)量所規(guī)定的距離后，置于溫度80±2℃恒溫箱內(nèi)蒙古自治區(qū)3H（或在鼓風(fēng)的條件下保溫1H）后取出，立即觀察外觀，應(yīng)符合5.1要求。并在室溫下，至少冷卻2H，分別測(cè)量所規(guī)定的距離，精確到0.5MM，按公式計(jì)逄其尺寸變化率。

7、維卡軟化溫度測(cè)定
7.1 試樣制備
取厚度為3MM，邊長(zhǎng)為10MM的正方形方式樣6塊，每2塊為一組。
7.2 檢測(cè)步驟
按GB 1633有關(guān)規(guī)定測(cè)量其維卡軟化溫度，應(yīng)符合規(guī)定。

8、耐老化性能檢測(cè)
8.1 試樣制備
同4.1方法
8.2 檢測(cè)步驟
將試樣放入溫度為60±2℃的恒溫箱中，168H后取出在常下恢復(fù)72H，其外觀和防靜電性能應(yīng)符合規(guī)定。

以上就是防靜電周轉(zhuǎn)箱防靜電檢測(cè)方法的介紹，如果您有防靜電周轉(zhuǎn)箱或其他防靜電產(chǎn)品需要做防靜電檢測(cè)，歡迎聯(lián)系廣東優(yōu)科檢測(cè)工程師！
