文章來(lái)源 : 廣東優(yōu)科檢測(cè) 發(fā)表時(shí)間：2019-04-24 瀏覽數(shù)量：

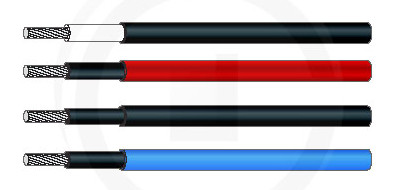

UL4703是光伏電纜的UL認(rèn)證測(cè)試標(biāo)準(zhǔn)，那么光伏電纜UL4703認(rèn)證有哪些測(cè)試項(xiàng)目呢？廣東優(yōu)科檢測(cè)是UL授權(quán)的第三方檢測(cè)認(rèn)證實(shí)驗(yàn)室，能夠提供光伏電纜UL認(rèn)證檢測(cè)和技術(shù)咨詢服務(wù)，接下來(lái)為大家介紹UL4703光伏電纜UL認(rèn)證測(cè)試項(xiàng)目及測(cè)試要求。
| 序 號(hào) | 測(cè) 試 項(xiàng) 目 | 測(cè)試條件 | 要求 |
| 1 | VW-1耐燃測(cè)試 | 測(cè)試方法：UL 2556 取試樣長(zhǎng)18INCH或457MM，置于專用實(shí)驗(yàn)設(shè)備內(nèi)，試驗(yàn)火焰高度100-125MM，火焰藍(lán)色錐體高 35MM，尖端溫度 816℃以上，鋪墊物未脫脂棉花 6-15MM，試樣供火 5次，每次15S，間隔15S。 | 火焰60S內(nèi)熄滅，指示旗燃燒不超過25%，產(chǎn)生的滴落物不將鋪墊物點(diǎn)燃 |
| 2 | 冷彎測(cè)試 | 測(cè)試方法：UL 2556 試樣在規(guī)定溫度的低溫箱中放置4小時(shí)之后，在-40℃下將試樣纏繞在一根規(guī)定直徑的試樣棒上6匝纏繞速度為每3秒1匝( 每18+/-3 秒6匝)，相鄰的匝相互接觸，通過觀察外表面圓周的凹陷發(fā)現(xiàn)材料內(nèi)部的開裂情況。 | 外表面和絕緣外表面無(wú)裂紋 |
| 3 | 熱變形測(cè)試 | 測(cè)試方法：UL 2556 取樣25mm，量得成品絕緣厚度T1，在規(guī)定的溫度中預(yù)熱1H。 將試樣放置在量表的測(cè)砧上1H，讀出厚度T2(對(duì)于管狀試樣T2應(yīng)減去金屬導(dǎo)體直徑，除以2所得值 )。 | 絕緣層厚度的變形率不得超過50% |
| 4 | 熱沖擊 | 測(cè)試方法：UL 2556 將試樣在規(guī)定直徑的試棒上緊密纏繞六匝(除大尺寸護(hù)套線另有規(guī)定外)。將試樣放進(jìn)充分通風(fēng)空氣循環(huán)式烘箱中加熱1小時(shí)使試樣溫度達(dá)到121+/-1.0℃，取出試樣，觀察試樣外表面圓周的凹陷來(lái)發(fā)現(xiàn)絕緣或護(hù)套情況。 | 外表面和絕緣外表面無(wú)裂紋 |
| 5 | 印字的耐久性 | 取試樣2PCS。一條按老化測(cè)試的標(biāo)淮放入烤箱中老化，另外一條放在23±5℃的室溫中24H。用帶有毛氈的鐵塊 ( 不含毛氈重450±5g，長(zhǎng)50mm，寬25mm，工藝性毛氈厚1.2mm)在帶有印字的線材上來(lái)回擦三次，單邊距離為50mm，一次往返時(shí)間為5-10s。 | 印字不能模糊 |
| 6 | 冷沖擊測(cè)試 | 測(cè)試方法：UL 2556 測(cè)試溫度：-40℃ | 護(hù)套內(nèi)、外表面和絕緣外表面不應(yīng)有裂紋 |
| 7 | 火花測(cè)試 | 測(cè)試方法：UL 2556 額定電壓：2000V | 1000V，不擊穿 |
| 8 | 耐日光測(cè)試 | 測(cè)試方法：UL 2556 成品電纜的樣品應(yīng)當(dāng)氙弧裝置中暴露出720小時(shí)，水的 PH值應(yīng)在4.5--8.0之間。每個(gè)周期應(yīng)進(jìn)行102min的光和 18min的光和水噴淋樣品。 | 取出后放在常溫中 16-96h后抗張和伸長(zhǎng)不應(yīng)低于 80%。 |
| 9 | 絕緣阻抗測(cè)試 | 測(cè)試方法：UL44 額定電壓：1000V 105℃，125℃，150℃分別放置與對(duì)應(yīng)的 113℃，133℃，158℃老化箱中 | 電纜1000V必須符合 2000V絕緣阻抗 |
| 10 | 溫升測(cè)試 | 測(cè)試方法：UL 2556 | 溫升不超過 30℃ |
| 11 | 絕緣層抗強(qiáng)度（老化前） | 測(cè)試方法：UL 1581 取適當(dāng)試樣，在中間處作25mm長(zhǎng)標(biāo)記，安裝在線材拉力機(jī)上以500Mmm/min的速度進(jìn)行伸展。 | ≥1.056kgf/mm2 |
| 12 | 絕緣層抗強(qiáng)度（老化后） | 測(cè)試方法：UL 1581 老化條件：烘箱溫度 136+/-2 ℃ 測(cè)試時(shí)間：168H | 老化后為老化前的 65%以上 |
| 13 | 長(zhǎng)期絕緣阻抗 | 將試樣置于常溫空氣中，用DC500V的直流電壓測(cè)試線材各極導(dǎo)體之間，測(cè)試時(shí)間168小時(shí)。 | |
| 14 | 常溫水中絕緣阻抗 | 將試樣置于常溫自來(lái)水中，用DC500V的直流電壓測(cè)試線材各極導(dǎo)體之間，各導(dǎo)體與水之間測(cè)試時(shí)間 1-5分鐘。 | 在20℃水中絕緣阻抗值至少是50MΩ/KM |
| 15 | 介電質(zhì)測(cè)試 | 將成盤試樣浸入水中，兩端伸出水面，且各剝?nèi)?nbsp;150mm長(zhǎng)，試驗(yàn)電路一頭與導(dǎo)體連接，一頭與電極接觸。高壓機(jī)升壓，60s后不得小于額定電壓1500v的100%，10s后不得大于額定電壓的100%，無(wú)論如何不得大于 500V/s，升到額定電壓1500v后保持60s，爾后以升壓的方式降壓。 | 無(wú)擊穿現(xiàn)象 |
| 16 | 空氣中絕緣阻抗 | 將試樣置于常溫空氣中用 DC500V直流電壓測(cè)試線材各極導(dǎo)體之間，測(cè)試時(shí)間 1-5分鐘。 | 50MΩ/KM以上 |
| 17 | 水平燃燒測(cè)試 | 測(cè)試標(biāo)淮：UL 2556 供火3次，火焰 60s內(nèi)熄滅。 | 滴落物不能將棉花鋪墊物點(diǎn)燃 |
以上就是關(guān)于UL4703光伏電纜UL認(rèn)證測(cè)試項(xiàng)目及測(cè)試要求的介紹，如果您有光伏電纜需要辦理UL認(rèn)證，或想了解光伏電纜UL認(rèn)證費(fèi)用和認(rèn)證時(shí)間，歡迎聯(lián)系廣東優(yōu)科檢測(cè)工程師！
獲取報(bào)價(jià)
如果您對(duì)我司的產(chǎn)品或服務(wù)有任何意見或者建議，您可以通過這個(gè)渠道給予我們反饋。您的留言我們會(huì)盡快回復(fù)！
0769-82327388
微信訂閱號(hào)
微信咨詢
