隨著電子產品的廣泛應用和技術的快速發展，靜電放電（ESD）已成為電子元件和設備的主要威脅之一。為了減少和防止靜電放電帶來的損害，ANSI/ESD S20.20-2021標準應運而生。該標準適用于制造、加工、組裝、安裝、包裝、標記、檢修、測試、檢查、運輸或以其他方式處理易受靜電放電損壞的電氣或電子零件、組件和設備。

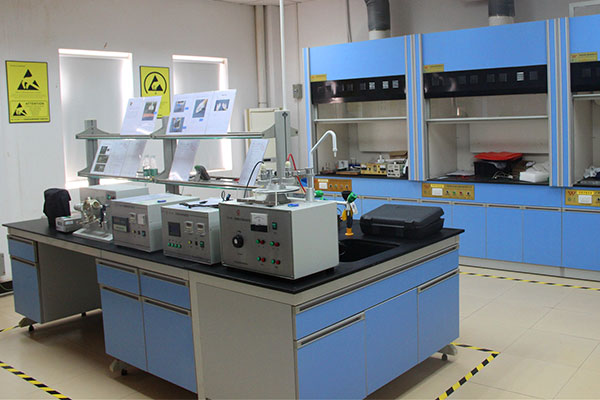

優科檢測是專業第三方防靜電檢測機構，實驗室具備ANSI/ESD S20.20-2021標準CNAS檢測資質和檢測能力，可提供第三方ANSI/ESD S20.20-2021檢測服務，并可出具國內國際權威認可的中英文檢測報告。
ANSI/ESD S20.20-2021標準規定了防止靜電放電損害的必要措施，特別適用于易受大于或等于100V人體模型（HBM）和200V充電設備模型（CDM）靜電放電損壞的電子元件和設備。標準的核心內容包括：
1. 電氣或電子零件、組件和設備的保護：標準適用于制造、加工、組裝、安裝、包裝、標記、檢修、測試、檢查和運輸?shù)雀鱾€環節。
2. 孤立導體保護：標準要求將孤立導體上的電壓限制在35V以下，以防止靜電放電損害。
3. 嚴格的敏感度等級要求：對于需要更嚴格敏感度等級的設備，標準建議采取額外的防護措施或提高管控標準，確保設備仍符合標準要求。
4. 例外情況：標準不適用于電引爆裝置、易燃液體或粉末，因這些場景需特殊處理。
電阻、靜電衰減期、靜電電量、人體電壓、泄漏電壓、泄漏電流。
接地/等電位連接的技術要求
- 測量規范：ANSI/ESD S6.1；
- 設備接地系統：阻抗＜1.0Ω；
- 功能性接地系統：至設備接地導體＜25Ω；
- 等電位連接系統：＜1.0x10^9Ω。
人員接地系統的技術要求
- 測量規范：ANSI/ESD S1.1、ANSI/ESD STM 97.1、ANSI/ESD STM 97.2、ESD TR53；
- 手腕帶系統：＜3.5x10^7Ω；
- 鞋具-地板系統：＜1.0x10^9Ω，峰值＜100V。

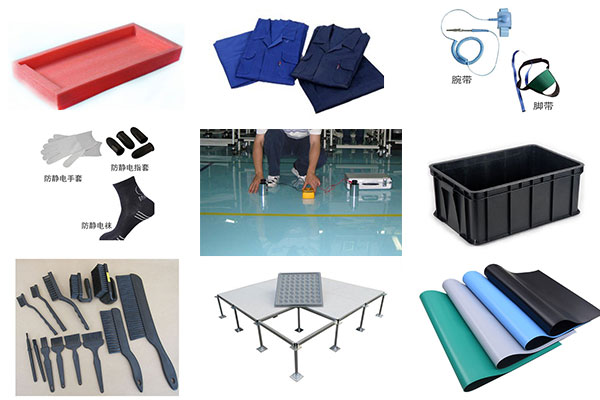

EPA內的ESD控制物品的技術要求
工作臺面
- 測量規范：ANSI/ESD STM 4.1；
- 技術指標：點對點＜1.0x10^9Ω，點對接地端＜1.0x10^9Ω。
手腕帶線
- 測量規范：ANSI/ESD S1.1；
- 技術指標：0.8x10^6Ω~1.2x10^6Ω。
手腕帶腕帶部分
- 測量規范：ANSI/ESD S1.1；
- 技術指標：內側＜1.0x10^5Ω，外側＞1.0x10^7Ω。
手腕帶接地端子（非監控型）
- 測量規范：ANSI/ESD S1.1；
- 技術指標：接地電阻＜2Ω。
鞋具
- 測量規范：ANSI/ESD STM 9.1；
- 技術指標：點對接地端＜1.0x10^9Ω。
導電鞋帶系統
- 測量規范：ANSI/ESD STM 9.2；
- 技術指標：點對接地端＜1.0x10^9Ω。
地板
- 測量規范：ANSI/ESD STM 7.1；
- 技術指標：點對點＜1.0x10^9Ω，點對接地端＜1.0x10^9Ω。
座椅
- 測量規范：ANSI/ESD STM 12.1；
- 技術指標：點對接地端＜1.0x10^9Ω。
離子靜電消除器
- 測量規范：ANSI/ESD STM 3.1；
- 技術指標：衰減時間用戶自定義，-35V＜平衡電壓＜+35V。
貨架（用于存放未被保護的ESDS物品）
- 測量規范：ANSI/ESD STM 4.1；
- 技術指標：點對點＜1.0x10^9Ω，點對接地端＜1.0x10^9Ω。
搬運設備（工作表面）
- 測量規范：ANSI/ESD STM 4.1；
- 技術指標：點對點＜1.0x10^9Ω，點對接地端＜1.0x10^9Ω。
電焊/電拆焊工具
- 測量規范：ANSI/ESD STM 13.1；
- 技術指標：端頭對地＜2Ω，尖端電壓＜20mV，尖端漏電＜10mA。
靜電控制工作服
- 測量規范：ANSI/ESD STM 2.1；
- 技術指標：點對點＜1.0x10^11Ω。
可接地的靜電控制工作服
- 測量規范：ANSI/ESD STM 2.1；
- 技術指標：點對可接地點＜1.0x10^9Ω。
接地工作服系統
- 測量規范：ANSI/ESD STM 2.1；
- 技術指標：點對接地端＜1.0x10^9Ω。
靜電防護包裝要求
導電包裝
- 測量規范：ANSI/ESD STM 11.11 or ANSI/ESD STM 11.12 or ANSI/ESD STM 11.13；
- 技術指標：＜1.0x10^4Ω。
耗散包裝
- 測量規范：ANSI/ESD STM 11.11 or ANSI/ESD STM 11.12 or ANSI/ESD STM 11.13；
- 技術指標：≥1.0x10^4Ω to ＜1.0x10^11Ω。
放電屏蔽（僅限袋子）
- 測量規范：ANSI/ESD STM 11.31；
- 技術指標：＜20nJ。
