×
文章來源 : 廣東優(yōu)科檢測 發(fā)表時間：2021-08-26 瀏覽數(shù)量：
目前多數(shù)汽車廠商使用的零部件都要求具備AEC認證，AEC認證是國際通用的車規(guī)器產(chǎn)品驗證標準，通過AEC認證意味著產(chǎn)品能夠應用于汽車上。AEC認證標準有AEC-Q100、AEC-Q101、AEC-Q102、AEC-Q103、AEC-Q104、AEC-Q200，AEC-Q200。

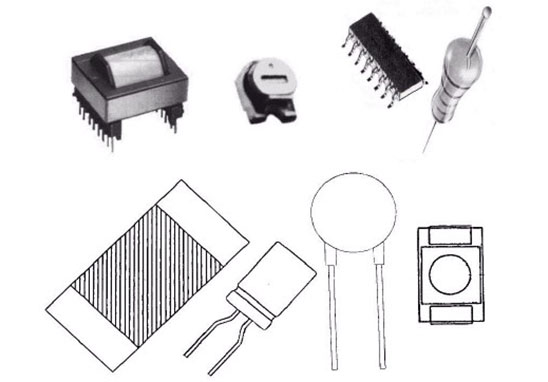

AEC-Q200是車規(guī)級被動元器件的可靠性驗證標準。AEC-Q200認證適用芯片電阻，通孔電阻器，電阻器陣列 ，陶瓷電容，鋁電解電容，固定值電感，NTC熱敏電阻，PTC熱敏電阻，電阻溫度檢測器，電流互感器，脈沖變壓器，實時時鐘，TVS管和壓敏電阻，PTC 可復位保險絲等被動元器件產(chǎn)品。
不同的產(chǎn)品需要通過的AEC-Q200的可靠性測試內(nèi)容以及所需的樣品數(shù)量不同。下面的AEC-Q200認證測試內(nèi)容是大致的測試內(nèi)容，想要確認準確測試項目，請?zhí)峁┊a(chǎn)品規(guī)格書給我們。
1. Pre-and Post-Stress Electrical Test 應力測試前后電氣測試
測試方法
UserSpec.用戶規(guī)格
附加要求
需在25±5°C進行測試。
2. High Temperature Exposure Storage 高溫存儲
測試方法
MIL-STD-202 Method 108
附加要求
不通電，在大額定溫度下放置器件1000小時。試驗結束后24±4小時內(nèi)進行測試。
3. Temperature Cycling 溫度循環(huán)
測試方法
JES D22 Method JA-104
附加要求
1000個循環(huán)（-55°C到+125°C）；試驗結束后24±4小時內(nèi)進行測試。 每個溫度的停留時間不超過30分鐘，轉換時間不超過1分鐘。
4. BiasedHumidity 偏高濕度
測試方法
MIL-STD-202 Method 103
附加要求
在溫度85°C，濕度85%的條件下放置1000小時。結束后24±4小時內(nèi)進行測試。
5. OperationalLife 工作壽命
測試方法
MIL-STD-202 Method 108
附加要求
條件D（1000h）穩(wěn)定狀態(tài)TA=125°， 試驗結束后24±4小時內(nèi)進行測試，在大額定溫度和額定電壓下放置器件。
6. External Visual 外觀
測試方法
MIL-STD-883 Method 2009
附加要求
檢查器件結構，標識和工藝質量，不要求電氣測試。
7. Physical Dimension 尺寸
測試方法
JESD22 Method JB-100
附加要求
按適用的器件規(guī)格驗證物理尺寸。注意：用戶和供應商規(guī)格，不要求電氣測試。
8. Terminal Strength (Leaded) 端子強度（引腳）
測試方法
MIL-STD-202 Method-211
附加要求
只進行引腳和引腳牢固性測試。條件A(910 g), C (1.13 kg), E (1.45 kg-mm)。
9. Resistance to Solvents 溶劑抵抗
測試方法
MIL-STD-202 Method 215
附加要求
注意：適用于被標識和/或涂層的器件。增加水洗清洗劑-OKEM清洗劑（6%濃度的Oakite清洗劑（表面活性劑及堿的混合物，包括苛性鈉、硅酸鹽及磷酸鹽））或其它相同的溶劑。
10. Mechanical Shock 機械沖擊
測試方法
MIL-STD-202 Method 213
附加要求
XYZ三個方向沖擊，半正弦脈沖，持續(xù)時間0.5ms，峰值加速度1500g。
11. Vibration 振動
測試方法
MIL-STD-202 Method 204
附加要求
測試頻率從10-2000赫茲，5g/s的力20分鐘，三個方向每個方向12個循環(huán)。
12. Resistance to SolderingHeat 抗焊接熱
測試方法
MIL-STD-202 Method 210
附加要求
條件B，樣品不進行預熱。對于引腳器件浸入器件本體的1.5mm的深度，對于表面貼裝元件為0.75mm。
13. ESD 靜電放電
測試方法
AEC-Q200-002 Or ISO/DIS10605
14. Solderability 可焊性
測試方法
J-STD-002
附加要求
用于引腳和表面貼裝元件，不需要電氣測試，放大50倍。 引腳產(chǎn)品方法A @ 235℃ 表面貼裝元件 方法B 4小時@155℃ 干熱@235℃ 方法B@215℃
15. Electrical Characterization 電氣特性
測試方法
UserSpec.用戶規(guī)格
附加要求
按批次和樣品數(shù)量要求進行參數(shù)試驗，總結列出室溫下及低，高工作溫度下器件的小值，大值，平均值和標準偏差。至少要測量低溫度/室溫/高溫度下的參數(shù)CP,DF,IR。見參數(shù)表格中的建議。
16. Flammability 可燃性
測試方法
UL-94
附加要求
V-0 或 V-1 可接受
17. Board Flex 板彎曲
測試方法
AEC-Q200-005
附加要求
只適用于MLCC,至少60秒的支撐時間
18. TerminalStrength(SMD) 端子強度（表面貼裝元件）
測試方法
AEC-Q200-006
附加要求
施加平行于瓷體的推力（17.7N/1.8Kg），端頭不脫落、瓷體無損傷不斷裂。
以上就是關于AEC-Q200認證測試內(nèi)容的介紹，廣東優(yōu)科檢測是一家具備AEC-Q200標準CNAS全項檢測資質的第三方檢測認證機構，可提供車規(guī)級被動元器件AEC-Q200認證服務。
獲取報價
如果您對我司的產(chǎn)品或服務有任何意見或者建議，您可以通過這個渠道給予我們反饋。您的留言我們會盡快回復！
0769-82327388
微信訂閱號
微信咨詢
