廣東優科檢測是獲得CNAS和CMA資質認可的AEC-Q200認證機構，實驗室具備AEC-Q200全項檢測資質和檢測能力，可提供車用變壓器AEC-Q200認證服務，并出具權威認可的AEC-Q200證書。

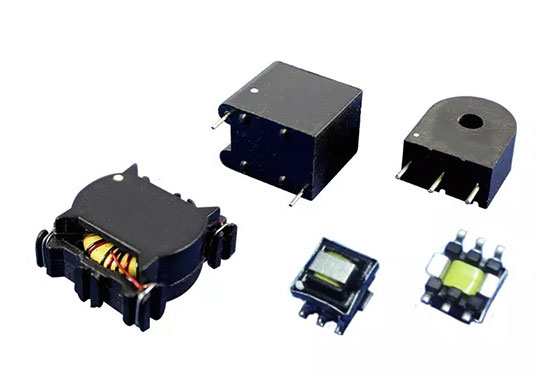

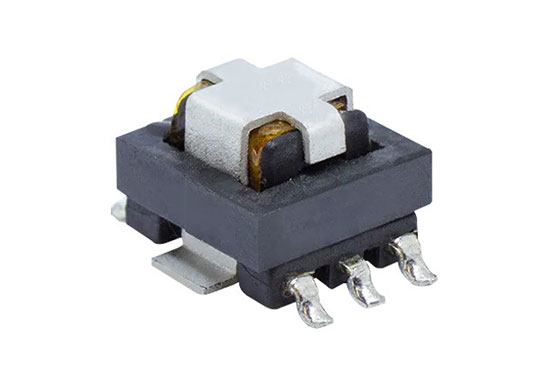

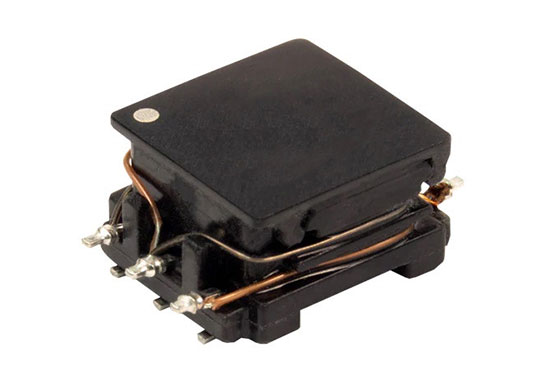

21世紀的到來，汽車和新能源產業是我們每個人生活都離不開的產業。汽車的質量和品質是每個購車者所關注的問題，其中汽車上所用的變壓器就是其中很關鍵的一個部件。由于汽車運行環境的惡劣、振動大、溫度高等特殊要求，對磁性元件產品品質要求就顯得特別嚴格。
目前汽車產業中制定零件資格及品質系統標準的權威機構就是AEC(汽車電子委員會 )，AEC-Q200是針對于汽車上應用的被動元件設計的測試標準，其定義了無源電子器件的低應力測試認證要求和參考測試條件，其規范了被動零件所必須達成的產品品質與可靠度。因此變壓器廠家要想進入車用市場，其產品必須通過AEC-Q200認證。
| No. | 測試項目 | 測試方法 | 附加要求 |
| 1 | Pre-and Post-Stress Electrical Test 應力測試前后電氣測試 | UserSpec.用戶規格 | 需在25±5°C進行測試，除了適用的應力測試標準和表2中的附加要求指定之外。 |
| 3 | High Temperature Exposure Storage 高溫存儲 | MIL-STD-202 Method 108 | 不通電，在大額定溫度下放置器件1000小時。試驗結束后24±4小時內進行測試。 |
| 4 | Temperature Cycling 溫度循環 | JES D22 Method JA-104 | 1000個循環（-55°C到+125°C）；試驗結束后24±4小時內進行測試。 每個溫度的停留時間不超過30分鐘，轉換時間不超過1分鐘。 |
| 7 | BiasedHumidity 偏高濕度 | MIL-STD-202 Method103 | 在溫度85°C，濕度85%的條件下放置1000小時。結束后24±4小時內進行測試。 |
| 8 | OperationalLife 工作壽命 | MIL-STD-202Method108 | 條件D（1000h）穩定狀態TA=125°， 試驗結束后24±4小時內進行測試，在大額定溫度和額定電壓下放置器件。 |
| 9 | External Visual 外觀 | MIL-STD-883 Method 2009 | 檢查器件結構，標識和工藝質量，不要求電氣測試。 |
| 10 | Physical Dimension 尺寸 | JESD22MethodJB-100 | 按適用的器件規格驗證物理尺寸。注意：用戶和供應商規格，不要求電氣測試。 |
| 11 | Terminal Strength (Leaded) 端子強度（引腳） | MIL-STD-202 Method-211 | 只進行引腳和引腳牢固性測試。條件A(910 g), C (1.13 kg), E (1.45 kg-mm) |
| 12 | Resistance to Solvents 溶劑抵抗 | MIL-STD-202 Method 215 | 注意：適用于被標識和/或涂層的器件。增加水洗清洗劑-OKEM清洗劑（6%濃度的Oakite清洗劑（表面活性劑及堿的混合物，包括苛性鈉、硅酸鹽及磷酸鹽））或其它相同的溶劑。 |
| 13 | Mechanical Shock 機械沖擊 | MIL-STD-202 Method 213 | XYZ三個方向沖擊，半正弦脈沖，持續時間0.5ms，峰值加速度1500g， |
| 14 | Vibration 振動 | MIL-STD-202Method204 | 測試頻率從10-2000赫茲，5g/s的力20分鐘，三個方向每個方向12個循環。 |
| 15 | Resistance to SolderingHeat 抗焊接熱 | MIL-STD-202Method210 | 條件B，樣品不進行預熱。對于引腳器件浸入器件本體的1.5mm的深度，對于表面貼裝元件為0.75mm。 |
| 17 | ESD 靜電放電 | AEC-Q200-002 Or ISO/DIS10605 | / |
| 18 | Solderability 可焊性 | J-STD-002 | 用于引腳和表面貼裝元件，不需要電氣測試，放大50倍。 引腳產品方法A @ 235℃ 表面貼裝元件 方法B 4小時@155℃ 干熱@235℃ 方法B@215℃ |
| 19 | Electrical Characterization 電氣特性 | UserSpec.用戶規格 | 按批次和樣品數量要求進行參數試驗，總結列出室溫下及低，高工作溫度下器件的小值，大值，平均值和標準偏差。至少要測量低溫度/室溫/高溫度下的參數CP,DF,IR。見參數表格中的建議。 |
| 20 | Flammability 可燃性 | UL-94 | V-0 或 V-1 可接受 |
| 21 | Board Flex 板彎曲 | AEC-Q200-005 | 只適用于MLCC,至少60秒的支撐時間 |
| 22 | TerminalStrength(SMD) 端子強度（表面貼裝元件） | AEC-Q200-006 | 施加平行于瓷體的推力（17.7N/1.8Kg），端頭不脫落、瓷體無損傷不斷裂 |
高溫儲存、高溫工作壽命、溫度循環、濕度抵抗、偏高濕度：77個；
熱沖擊：30個；
認證測試數量注意事項：AEC-Q200測試為破壞性測試，元件不可重新用于其他認證測試或是生產。
1. 產品總裝圖、尺寸圖、產品說明書等；
2. 電參數表；
3. 關鍵原材料清單；
4. 同一申請單元內各個型號產品之間的差異說明。
1. 項目確定：確認產品AECQ200認證測試項目、費用與時間、樣品數量等；
2. 資料準備：根據AEC-Q200標準測試的要求，企業準備好所需的各項資料或文件；
3. 送樣測試：企業將樣品寄送至廣東優科檢測實驗室進行產品測試；
4. 簽發證書：產品檢測結果符合標準要求，正式簽發證書。
