0769-82327388
文章來源 : 廣東優(yōu)科檢測 發(fā)表時(shí)間：2021-04-28 瀏覽數(shù)量：
廣東優(yōu)科檢測是獲得UL免目擊實(shí)驗(yàn)室授權(quán)的第三方檢測機(jī)構(gòu)，實(shí)驗(yàn)室具備UL94標(biāo)準(zhǔn)檢測資質(zhì)和檢測能力，可提供UL94燃燒測試、水平燃燒測試、垂直燃燒測試服務(wù)。接下來為大家介紹材料如何測試UL94燃燒性能。
UL94 是應(yīng)用最廣泛的塑料材料阻燃性能評價(jià)標(biāo)準(zhǔn)，共有 12 種等級：HB、V-0、V-1、V-2、5VA、5VB、VTM-0、VTM-1、VTM-2、HBF、HF-1、HF-2。
UL94 用來評價(jià)材料在被點(diǎn)燃后火焰熄滅的能力。根據(jù)燃燒速度、燃燒時(shí)間、抗滴落能力以及滴落物是否燃燒等有多種評判方法。每種被測材料根據(jù)顏色或厚度都可以得到許多值。當(dāng)選定某個(gè)產(chǎn)品的材料時(shí)，其 UL 等級應(yīng)滿足塑料零件壁部分的厚度要求。UL 等級必須與厚度值一起報(bào)告。

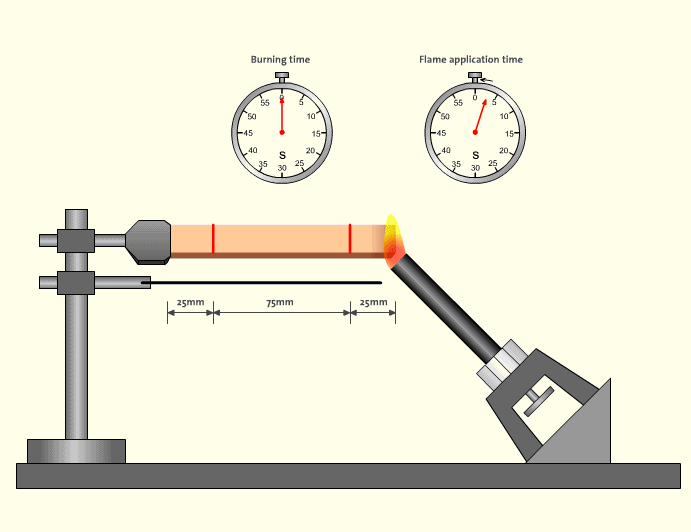

1. 水平燃燒測試（HB）
HB是UL94標(biāo)準(zhǔn)中最低的阻燃等級。試驗(yàn)方法是水平夾住試片的一端與水平成 45±2 度，取一鐵網(wǎng)，水平固定在試片下方 10±1mm，將本生燈（火焰高度20mm左右）成 45 度，移動到試片另一端接觸樣品 6mm，并計(jì)時(shí) 30±1 秒后移開，待試片燒至 25mm 標(biāo)記時(shí)，啟動另一計(jì)時(shí)器。若在 30±1 秒內(nèi)就燒至 25 mm 的標(biāo)記時(shí)，啟動另一計(jì)時(shí)器，并將本生燈移開。

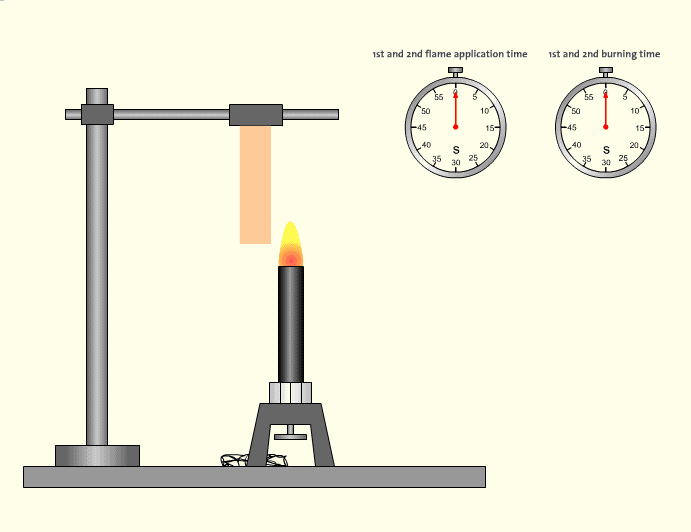

2. 50w垂直燃燒測試
本生燈（火焰高度20mm左右）接觸樣品下方中心點(diǎn)燃燒 10±0.5 秒后，以 300mm/s 的速度移開本生燈，距離試片至少 150mm，并記錄第一次的自燃時(shí)間。自燃停止后，馬上進(jìn)行第二次燃燒，燃燒 10±0.5 秒后，移開本生燈，并記錄第二次自燃時(shí)間及火焰熄滅后的熾紅時(shí)間。
3. 500w垂直燃燒試驗(yàn)

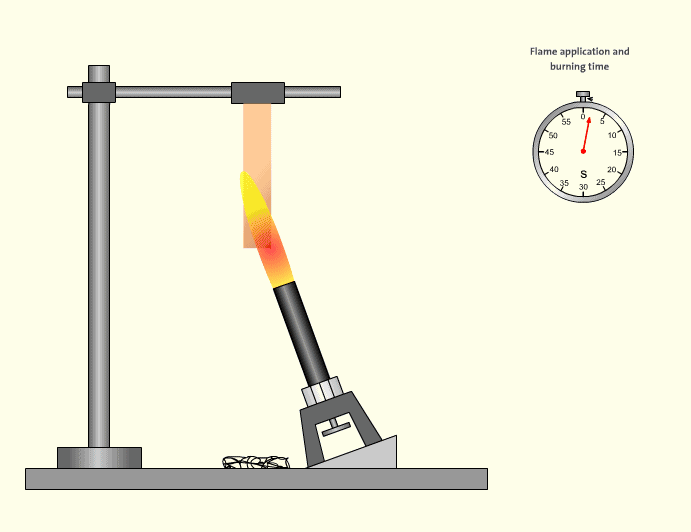

3.1 板狀試樣
將本生燈（火焰高度125mm左右）保持與水平成 20±5 度移動到試片旁，使火焰內(nèi)焰（高40mm±2mm）的尖端接觸樣品底端的一邊，燃燒 5±0.5 秒后，移開本生燈 5±0.5 秒，重復(fù)此動作五次，在第五次燃燒后移開并記錄自燃時(shí)間及火焰熄滅后熾紅時(shí)間。

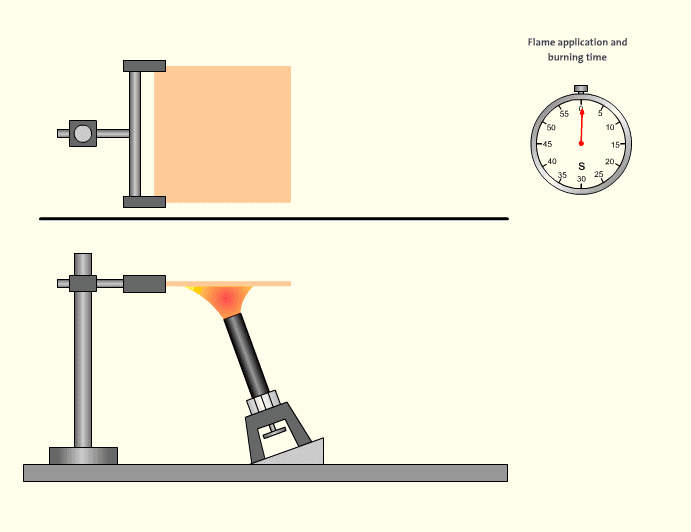

3.2 棒狀試樣
將試片用夾具或治具水平固定住，將本生燈以與水平成 20±5 度移動到試片下方，火焰內(nèi)焰的尖端接觸樣品底部中心點(diǎn)燃燒 5±0.5 秒后，移開本生燈 5±0.5 秒，重復(fù)此動作五次，在第五次燃燒后移開并觀察記錄試片是否有破洞損壞。
1. UL94 水平燃燒判定條件
| 燃燒速率 | 阻燃等級 | |
| 樣品厚度3-13mm | ≤40mm/min | HB |
| 樣品厚度＜3mm | ≤75mm/min | HB |
| 火焰在標(biāo)記線前熄滅 （25mm||100mm） | =0mm/min | HB |
2. UL94 垂直燃燒判定條件
| 判定條件 | V-0 | V-1 | V-2 |
| 施加火焰后的自燃時(shí)間(s) | ≤10 | ≤30 | ≤30 |
| 總計(jì)自燃時(shí)間(s) (10次的自燃時(shí)間) | ≤50 | ≤250 | ≤250 |
| 第2次施焰后自燃+熾紅時(shí)間(s) | ≤30 | ≤60 | ≤60 |
| 滴落物引燃棉花 | no | no | yes |
| 燒至夾具 (樣品完全燃燒) | no | no | no |
3. UL94 500w垂直燃燒判定條件
| 5VA | 5VB | |
| 任一樣品5次施焰后自燃+熾紅時(shí)間(s) | ≤60 | ≤60 |
| 滴落物引燃棉花 | no | no |
| 樣品破洞(＜3mm) | no | yes |
以上就是關(guān)于材料如何測試UL94燃燒性能的介紹，如果您有產(chǎn)品需要做UL94燃燒測試，歡迎聯(lián)系廣東優(yōu)科檢測工程師！
獲取報(bào)價(jià)
如果您對我司的產(chǎn)品或服務(wù)有任何意見或者建議，您可以通過這個(gè)渠道給予我們反饋。您的留言我們會盡快回復(fù)！
0769-82327388
微信訂閱號
微信咨詢
