精品国产一区二区三区日日嗨,午夜精品大全,密月a国产精品视频,日韩国产欧美成人视频网站

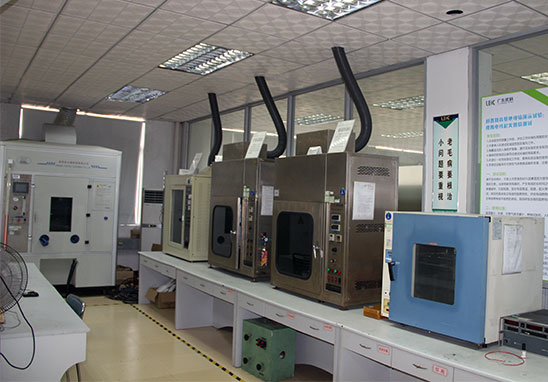

廣東優(yōu)科檢測是獲得CNAS和CMA資質(zhì)認(rèn)可的第三方檢測機(jī)構(gòu)，實(shí)驗(yàn)室具備垂直燃燒測試資質(zhì)和測試能力，可提供電線電纜、塑料等產(chǎn)品垂直燃燒測試服務(wù)，并可出具權(quán)威第三方檢測報(bào)告。

垂直燃燒測試標(biāo)準(zhǔn)

1. UL 94 《設(shè)備和器具部件用塑料的可燃性實(shí)驗(yàn) - 垂直燃燒試驗(yàn)》；

2. GB/T 2408  《塑料燃燒性能的測定-水平法和垂直法 試驗(yàn)方法 B-垂直燃燒試驗(yàn)》；

3. IEC 60695-11-10 《著火危險(xiǎn)試驗(yàn) 第 11-10 部分：試驗(yàn)火焰 50W 水平和垂直火焰試驗(yàn)方法 試驗(yàn)方法 B-垂直燃燒試驗(yàn)》。

垂直燃燒測試方法

樣品準(zhǔn)備

1. 取兩組樣品，每組樣品各5個(gè)試樣；

2. 標(biāo)準(zhǔn)的條狀試樣應(yīng)為125±5mm(長)×13.0±0.5mm(寬) ，并提供最小厚度和最大厚度試樣。最大厚度不得超過 13mm。如果采用最小和最大厚度試樣做試驗(yàn)得出不一致的結(jié)果，還應(yīng)取中間厚度的試樣做試驗(yàn)。中間厚度的遞增量不得超過3.2mm。中間厚度也應(yīng)該邊緣光滑，拐角半徑不得超過1.3mm。（典型厚度是0.8、1.6、3.2、6.4 ）

3. 將一組樣品放置在23±2℃，50±5%RH的條件下預(yù)處理48小時(shí)。另一組樣品放置在70±1℃的老化箱中預(yù)處理168小時(shí)，然后放進(jìn)溫室下的干燥箱冷卻4小時(shí)。

試驗(yàn)前準(zhǔn)備

1. 火焰調(diào)整及火焰功率校驗(yàn)；

2. 取出隨機(jī)配送的棉花托盤，在盤中均勻鋪放一50X50mm，厚度不大于6mm的棉層，棉層由不重于0.08g的吸水的100%純棉組成。

試驗(yàn)過程

1. 啟動(dòng)抽風(fēng)機(jī)，將燃燒箱內(nèi)的廢氣排出，時(shí)間約為 2~3 分鐘，注意抽風(fēng)過程中需把鋼化玻璃門打開（往上拉） 。

2. 在試樣上端6mm部位夾緊試樣，使試樣垂直放置。將噴燈垂直放置，在噴燈燈口上插入隨機(jī)配送的火焰高度規(guī)，調(diào)節(jié)支架（左 右）以及噴燈的位置（前 后）使其在同一直線上。再調(diào)節(jié)支架的高度 ( 上 下方位 , 通過旋動(dòng)支架下方的旋鈕實(shí)現(xiàn) ) ，使火焰高度量規(guī)的尖端正好與試樣的底端相接觸，取下火焰高度規(guī)。

3. 將鋪好棉花的棉花托盤放置在燃燒噴燈的正下方，即試樣的正下方。

4. 移開噴燈，使其遠(yuǎn)離試樣，用隨機(jī)配送的點(diǎn)火器點(diǎn)燃噴燈（注：此前，火焰的高度以及功率已調(diào)整好，若更換氣源、裝置或?qū)?shí)驗(yàn)數(shù)據(jù)產(chǎn)生疑問的時(shí)候，請先重新校準(zhǔn)火焰?。?/span>

5. 重新將噴燈移向試樣，以試樣的底緣的中點(diǎn)為中心供火，使得噴燈的頂部位于試樣下端，并在該位置保持 10±0.5s ，必要的話移動(dòng)噴燈或調(diào)整支架高度，以便對試樣的長度或位置的任何變化作出反應(yīng)。如果在供火期間試樣滴下熔融或燃燒的物質(zhì)，傾斜噴燈最大至45°，并將試樣下的噴燈撤離足夠的距離，以免熔融或燃燒的物質(zhì)滴入噴燈的噴火管中，同時(shí)不顧熔融物質(zhì)的滴流，保持噴燈頂部的中點(diǎn)與試試樣殘余部分之間 10±1mm的間距（調(diào)節(jié)支架以及噴燈）。對試樣供火10±0.5s后，立即以約 300mm/s 的速度撤離噴燈至離試樣至少 150mm的位置，同時(shí)開始測量余焰時(shí)間t1(秒) ，記錄t1的數(shù)值。

6. 一旦試樣的余焰熄滅（即使噴燈尚未撤離至距試樣150mm的位置），立即將噴燈置于試樣下面并使試樣保持在距試樣殘余部分10±1mm的位置上又供火10，必要的話移開噴燈避開滴落的物質(zhì)。此次對試樣供火后，立即以約 300mm/s的速度撤離噴燈至離試樣至少 150mm的位置，同時(shí)開始測量余焰時(shí)間 t2( 秒) 和余輝時(shí)間 t3 ，記錄 t2 和 t3 的數(shù)值。

7. 如果肉眼很難辨別燃燒和發(fā)光，將一團(tuán)約 50mm見方的吸水性 100%棉團(tuán)放在有疑問的區(qū)域并用鑷子壓緊，如果棉團(tuán)燃燒說明該區(qū)域是燃燒段。如果在任何一次供火時(shí)試驗(yàn)火焰熄滅，拋棄該試樣，另取試樣做試驗(yàn)。唯一另外的是試驗(yàn)火焰熄滅如果是放氣直接造成的，在這種情況下，立即重新給噴燈點(diǎn)火并向試樣供火直至總供火時(shí)間達(dá)到10±0.5s。

8. 數(shù)據(jù)記錄：

A.第一次供火后余焰時(shí)間 t1；

B.每二次供火后余焰時(shí)間 t2；

C.第二次供火后余輝時(shí)間 t3；

D.試樣是否延燃至夾持裝置部位；

E.試樣是否滴下點(diǎn)燃棉層的燃燒顆粒。

垂直燃燒測試結(jié)果要求

1. 94V-0

A：沒有任何樣品在測試火焰拿走之后，仍然有火苗(t1或長t2) 燃燒小于或等于10秒；

B：對于每套5件樣品，10次點(diǎn)燃后，帶火苗的燃燒的總共時(shí)間(t1+t2)小于或等于50秒；

C：沒有任何樣品，在第二次移走測試火焰之后，持續(xù)余焰和余輝(t2+t3)超過30秒；

D：沒有任何樣品一直燒到夾具上（包括有火苗的燃燒和余輝的燃燒）；

E：沒有任何樣品，燃燒融化的液滴滴下點(diǎn)燃了下面300mm處的棉花。

2. 94V-1

A：沒有任何樣品在測試火焰拿走之后，仍然有火苗(t1或長t2) 燃燒小于或等于30秒；

B：對于每套5件樣品，10次點(diǎn)燃后，帶火苗的燃燒的總共時(shí)間(t1+t2) 小于或等于250秒；

C：沒有任何樣品，在第二次移走測試火焰之后，持續(xù)余焰和余輝(t2+t3) 超過60秒；

D：沒有任何樣品一直燒到夾具上（包括有火苗的燃燒和余輝的燃燒）；

E：沒有任何樣品，燃燒融化的液滴滴下點(diǎn)燃了下面300mm處的棉花。

3. 94V-2

A：沒有任何樣品在測試火焰拿走之后，仍然有火苗(t1 或長 t2) 燃燒小于或等于30秒；

B：對于每套5件樣品，10次點(diǎn)燃后，帶火苗的燃燒的總共時(shí)間 (t1+t2) 小于或等于250秒；

C：沒有任何樣品，在第二次移走測試火焰之后，持續(xù)余焰和余輝 (t2+t3) 超過60秒；

D：沒有任何樣品一直燒到夾具上（包括有火苗的燃燒和余輝的燃燒）；

E：允許樣品燃燒融化的液滴滴下點(diǎn)燃下面12"處的棉花，但棉花燃燒時(shí)間較短。

4. 注：如果5個(gè)一組的試樣中有一個(gè)試樣不符合要求，應(yīng)另取5個(gè)一組試樣做試驗(yàn)。在考察燃燒的總秒數(shù)的場合，如果總秒數(shù)對于V-0級為 51-55 秒，對于V-1和V-2級為251-255 秒，則應(yīng)另取5個(gè)一組試樣做試驗(yàn)。第二組中所有試樣應(yīng)滿足相應(yīng)的要求以便該厚度的材料能評定為V-0，V-1或V-2級。

垂直燃燒測試報(bào)告辦理流程

1. 業(yè)務(wù)咨詢：申請人提供產(chǎn)品資料、圖片及測試要求給我司；

2. 工程報(bào)價(jià)：根據(jù)申請人提供的資料，工程師作出評估，確定須測試的項(xiàng)目，并向申請方口頭報(bào)價(jià)；

3. 提供資料：申請方接受口頭報(bào)價(jià)后，測試樣品提交到我司；

4. 支付款項(xiàng)：收到樣品后向申請方發(fā)出書面報(bào)價(jià)，申請方根據(jù)書面報(bào)價(jià)安排付款；

5. 樣品測試：依照所適用的標(biāo)準(zhǔn)或客戶要求進(jìn)行產(chǎn)品測試；

6. 出具報(bào)告：測試完成實(shí)驗(yàn)室出具測試報(bào)告，結(jié)案；

以上就是關(guān)于垂直燃燒測試實(shí)驗(yàn)室_第三方檢測報(bào)告的介紹，如果您有電線電纜、塑料等產(chǎn)品需要做垂直燃燒測試等可靠性測試，歡迎聯(lián)系廣東優(yōu)科檢測工程師！
