廣東優(yōu)科檢測(cè)是已獲得CNAS和CMA資質(zhì)認(rèn)可的第三方檢測(cè)機(jī)構(gòu)，自有獨(dú)立檢測(cè)實(shí)驗(yàn)室，可提供鹽霧試驗(yàn)等環(huán)境可靠性測(cè)試服務(wù)，并出具鹽霧試驗(yàn)測(cè)試報(bào)告。

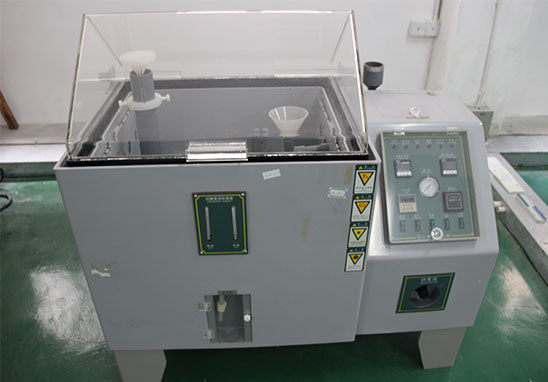

鹽霧試驗(yàn)一般分為以下三種：中性鹽霧試驗(yàn)(NSS)、乙酸鹽霧試驗(yàn)(AASS)、銅加速乙酸鹽霧試驗(yàn)(CASS)、循環(huán)性鹽霧（針對(duì)汽車/戶外產(chǎn)品）。
GB/T2423.17 Ka鹽霧試驗(yàn)方法 （中性）
? 5％氯化鈉溶液作為鹽溶液，PH值6.5~7.2，鹽霧時(shí)15~35 ℃；
? 16、24、48、96、168、336、672h
? 比較材料防護(hù)層的工藝質(zhì)量，考核抗蝕能力。
? （如果用GJB150.11，條件一樣，時(shí)間至少大于48小時(shí)）
GB/T2423.18 Kb交變鹽霧試驗(yàn)方法
? 5％氯化鈉溶液作為鹽溶液，PH值6.5~7.2，鹽霧時(shí)15~35 ℃ ；
? 濕熱貯存用的試驗(yàn)箱條件為保持相對(duì)濕度為93%+2/-3%，溫度40+/-2℃；
? 噴鹽霧2h，其后有一個(gè)為期 20 h～22 h的濕熱貯存，合為一個(gè)噴霧周期；
? “嚴(yán)酷等級(jí)2”的試驗(yàn)要求，即；三個(gè)噴鹽霧周期；
? “嚴(yán)酷等級(jí)4”的試驗(yàn)要求，即；兩個(gè)試驗(yàn)循環(huán)，每一個(gè)試驗(yàn)循環(huán)含有：四個(gè)噴霧周期，每個(gè)循環(huán)后在標(biāo)準(zhǔn)大氣條件下貯存3天。
? 模擬考核設(shè)備與元器件在使用、貯存的自然鹽霧環(huán)境下的抗蝕能力。
試驗(yàn)方法的選擇：
- 中鹽鹽霧
1）金屬及其合金； 2）金屬覆蓋層（陽(yáng)極或陰極性)； 3) 轉(zhuǎn)化膜； 4）陽(yáng)極氧化膜； 5）金屬基體上的有機(jī)涂層
- 乙酸鹽霧
試驗(yàn)適用于銅+鎳+鉻或鎳+鉻裝飾性鍍層，也適用于鋁的陽(yáng)極氧化膜。
- 銅加速乙酸鹽霧
試驗(yàn)適用于銅+鎳+鉻或鎳+鉻裝飾性鍍層，也適用于鋁的陰極氧化膜。
- 循環(huán)性鹽霧
裝備或組件忍受鹽霧環(huán)境的能力。本試驗(yàn)法因鹽霧與濕氣交互重現(xiàn)，故較能模擬實(shí)際環(huán)境。
陽(yáng)極鍍層：指覆蓋層對(duì)基體呈陽(yáng)極性的鍍層。即覆蓋層比基材金屬活潑，如果發(fā)生電化學(xué)反應(yīng)，覆蓋層先腐蝕。例如，鋼上鍍鋅等。
陰極鍍層：指覆蓋層對(duì)基體呈陰極性的鍍層。即覆蓋層不及基材金屬活潑，如果發(fā)生電化學(xué)反應(yīng)，基體金屬先腐蝕。例如，鋼上鍍錫等。
樣品準(zhǔn)備注意事項(xiàng)：
- 試樣種類，數(shù)量，形狀，尺寸根據(jù)產(chǎn)品標(biāo)準(zhǔn)確定， 如無(wú)標(biāo)準(zhǔn)由有關(guān)各方協(xié)商。
- 試驗(yàn)前試樣必須采用適當(dāng)方法清洗干凈，但不應(yīng)洗去試樣上有意涂覆的保護(hù)性有機(jī)膜。
- 對(duì)于切割下來(lái)的試樣，應(yīng)用油漆，石蠟或膠帶對(duì)切割區(qū)進(jìn)行保護(hù)。
樣品放置注意事項(xiàng)：
- 試樣放在鹽霧箱內(nèi)使被試面朝上，讓鹽霧自由沉降在被試面上，被試面不能受到鹽霧直接噴射。
- 試樣被試表面要與垂直方向成20度。
- 試樣可以放置在箱內(nèi)不同水平面上，但相互之間不得接觸，也不得與箱體接觸，試樣上的液滴不得落在其他試樣上。
- 試樣支架用玻璃，塑料等材料制造。懸掛試樣的材料不能用金屬，而應(yīng)用纖維等絕緣材料。
試驗(yàn)后注意事項(xiàng)：
試驗(yàn)結(jié)束后取出試樣，在室內(nèi)自然干燥0.5-1小時(shí)，然后用溫度不高于40攝氏度的清潔流動(dòng)水輕輕沖洗，以除去殘留的鹽霧溶液，再立即吹風(fēng)機(jī)吹干。
試驗(yàn)后的評(píng)級(jí)工作：
| 歐洲 | 美國(guó) | 德國(guó) | |
| 有機(jī)鍍層 | ISO 4628:2003 | ASTM D610-01 | ISO 4628:2003 |
| 無(wú)機(jī)鍍層 | ISO10289:1999 | ISO10289:1999 | ISO10289:1999 |
評(píng)定結(jié)果一般由一個(gè)數(shù)字和一個(gè)字母組成，如 6-S, 4-P．前面數(shù)字表示腐
蝕面積，后面字母表示腐蝕形態(tài)。
數(shù)字與腐蝕面積對(duì)應(yīng)關(guān)系
| Rust grade | Area rusted (A) in % |
| 10 | A ≤0.01 |
| 9 | 0.01< A ≤0.03 |
| 8 | 0.03< A ≤0.1 |
| 7 | 0.1< A ≤0.3 |
| 6 | 0.3< A ≤1.0 |
| 5 | 1.0< A ≤3.0 |
| 4 | 3.0< A ≤10.0 |
| 3 | 10.0< A ≤16.0 |
| 2 | 16.0< A ≤33.0 |
| 1 | 33.0< A ≤50.0 |
| 0 | A>50.0 |
腐蝕形態(tài)如下
S Spot Rusting 幾個(gè)大片腐蝕
G General Rusting 尺寸有大有小的腐蝕
P Pinpoint Rusting 微小的點(diǎn)蝕
H Hybrid Rusting 幾種形態(tài)的混合腐蝕
以上就是關(guān)于鹽霧測(cè)試試驗(yàn)的介紹，如果您有產(chǎn)品需要做鹽霧測(cè)試試驗(yàn)等環(huán)境可靠性測(cè)試，歡迎聯(lián)系廣東優(yōu)科檢測(cè)工程師！
獲取報(bào)價(jià)
如果您對(duì)我司的產(chǎn)品或服務(wù)有任何意見(jiàn)或者建議，您可以通過(guò)這個(gè)渠道給予我們反饋。您的留言我們會(huì)盡快回復(fù)！
0769-82327388
微信訂閱號(hào)
微信咨詢
