精品国产一区二区三区日日嗨,午夜精品大全,密月a国产精品视频,日韩国产欧美成人视频网站

廣東優(yōu)科檢測是UL授權的第三方檢測機構，實驗室具備UL758檢測資質和檢測能力，能提供電子線UL認證、檢測和技術咨詢服務。接下來為大家介紹UL758標準的低溫彎曲試驗和壓裂實驗。

低溫彎曲試驗

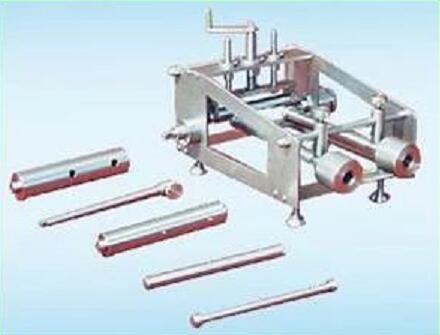

我們先來看一下，低溫彎曲試驗。按UL1581第580節(jié)：“低溫彎曲”的規(guī)定，將成品電線電纜的試樣和試棒放進低溫箱中處理4小時，試棒直徑為成品電線電纜直徑2倍。低溫箱溫度如果沒有明確要求的情況下，就采用 -10±2℃（-14±.3.6°F）。對于低溫要求為?20, ?30, ?40, or ?50°C的電纜，分別將低溫箱的溫度放到?20，?30，?40， or ?50°C進行測試。扁電纜應圍繞直徑等于短徑2倍的試棒彎曲成U形并與試棒接觸至少180°。絕緣線芯和成品護套電纜應單獨進行試驗。

 純的光纖光纜，成品電纜，采用3倍直徑的繞棒進行彎曲。如果是扁平電纜，取最小方向直徑做為基礎選擇繞棒。

經過低溫處理后，以每圈3秒的均勻速度將試樣繞在試棒上，這里要注意，就是要求大家很慢的繞，不要野蠻操作。試樣繞在試棒上的圈數為緊密的6圈。扁電線電纜彎曲成U形與試棒接觸至少180度。

在實際測試過程中，我們沒有標準規(guī)定要求的繞棒時，也可以用小一點的繞棒進行試驗。當用小一點的繞棒試驗時，如果出現不合格，需要用標準規(guī)定的繞棒進行重新測試來判定。

判定非常的簡單，就是檢查試樣的外觀是否有裂紋。試樣上不得出現裂紋。

這里要提醒大家的就是關于低溫箱的能力。很多時候，我們并不清楚我們的低溫箱到底能夠達到低溫多少度。有時候設備廠商也不是很清楚，這里你就需要自己動手，一直把溫度往下降，看看設備的極限能力到底是多少。一般會有驚喜，我曾經發(fā)現我們的低溫箱可以達到零下100度。這樣我們可以很多材料進行更低的溫度的實驗，對自己選擇的材料的認識也可以更真實更準確一些。而不是停留在經驗與別人給的結果上。我曾經對一款無鹵料做了零下55度的試驗，完全沒有問題，這個發(fā)現就會是你的產品的非常獨特的賣點，同等情況下，哪個客戶不希望自己的產品耐溫更寬一些？銷售對這種發(fā)現就非常感興趣，這就會是你的產品的比較獨特的賣點。

按UL758標準的描述，你只需要測一根樣品，就夠了。但根據我的經驗，反正是測，建議你一次多測幾根，防止不穩(wěn)定現象的出現。因為這種低溫不過，一旦出現，就是非常嚴重的問題。會被整批退回的。

壓裂試驗

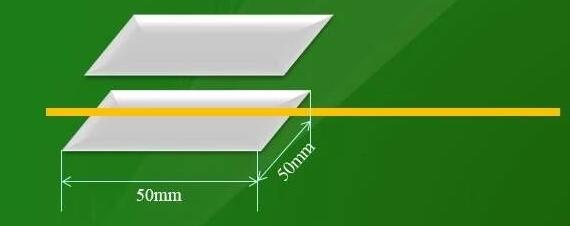

壓裂實驗，這個實驗做起來非常的簡單，就是用兩個正方形的鐵塊，長x寬各為50mm，把線放中間進行壓，直到壓裂為止。壓的過程中，如果短路，設備自動停止加壓。然后移動一下，旋轉90度，再壓裂一次。5根樣品，一共需要壓10次。最后我們求出10次壓裂的平均值。對這個平均值我們的標準給出了相應的要求。30-90V，平均壓裂力不小于136kg；125-300V平均壓裂力不小于272kg；600及以上，平均壓裂力不小于453kg。

這個試驗方法與判斷都很簡單，問題是什么情況下需要選擇做這個實驗？UL758標準在這里是表述得非常不可以理解的。

UL758標準的要求是，所有實芯擠出的絕緣線，如果不是限制使用，需要符合下列之一的要求，注意是之一。

第一是本節(jié)所述的壓裂試驗要求.

第二是UL758表7.4、7.5的要求

 什么是表7.4與表7.5的要求呢?這個我們前面有講解過，就是不同的導體大小，不同的電壓等級，針對含氟材料與非含氟材料有一個最小平均厚度與最薄點的要求。也就是說，如果你的產品設計符合表7.4，表7.5的結構要求，這個實驗可以不用做。這不是廢話嗎？不符合這兩個表的要求，難道會符合UL認證？這是我覺得標準在這里表述不嚴謹的地方。那么到底什么情況下我們需要做這個實驗呢？答案是直埋或有可能需要承受強力重壓的情況下。什么是偶爾需要承受強力重壓的情況呢？比如你展廳用的電源線，有時候會有小車在上面直接碾過。

 有時客戶會用到偶爾埋地的情況，此時做這個實驗還是非常有參考性。

以上就是關于電子線UL認證UL758標準低溫彎曲試驗和壓裂實驗的介紹，如果您UL758電子線產品需要做UL認證、檢測，歡迎聯(lián)系廣東優(yōu)科檢測工程師！
