插頭插座的溫升是指在一定條件下通以試驗電流達到一定時間后，各測試部位的溫度與環境溫度的差值。溫升試驗是插頭插座型式試驗中的重要檢測項目之一，通過檢查插頭插座各關鍵部件的溫升值是否符合標準要求，考核載流部件的載流能力，以及器具在結構設計上的合理性。若插頭插座的溫升過高，在實際使用期間就存在起燃或因絕緣部件軟化而產生觸電的危險，同時還會加速絕緣材料的老化。
由于世界各國的電力系統不盡相同，插頭插座的型式尺寸更是千差萬別，致使相關安全標準的試驗方法存在很大差異，給插頭插座的設計生產者和檢測人員帶來不少困惑。
各國插頭插座溫升試驗方法要素對照
由于各方法在安裝和接線方式方面的規定都比較接近實際使用情況，在此不再一一說明。本節僅對各試驗方法在試驗電壓、試驗電流、測溫部位及溫升限值、測溫方法和試驗時間方面的規定做對照介紹（見表2）。
表2各國插頭插座溫升試驗方法要素對照
| 國家/地區和標準 方法要素 | 歐洲 | 美國 | 英國 | 澳大利亞/新西蘭 | 日本 |
| IEC60884-1 | UL498/UL498A/UL817/UL1363 | BS 1363系列 | AS/NZS 3112 | JIS C 8303 | |
| 試驗電壓 | 無明確規定 | 各標準有不同要求（注1） | 0.8-1.1倍額定電壓 | 無明確規定 | 額定電壓 |
| 50/60Hz | |||||
| 試驗電流 | 不同器具類型要求不同（注2） | 額定電流（對電線組件和電源軟線，采用軟線等容量的電流但不大于插頭的額定電流） | 不同器具類型要求不同（注3） | 1.1倍額定電流（交流） | 額定電流 |
| 測溫部位及溫升限值 | 端子（45K） | 端子、插套或插銷盡可能靠近插合面的位置（30℃） | 插銷夾塊（37K）； 端子或端頭（52K）； 可觸及外表面（52K）。 | 端子（45K） | 插銷和插套的接觸面（額定電流≤15A為30℃，其他為40℃）；無螺紋端子（35℃）；活動式插銷（35℃）。 |
| 測溫方法 | 熱電偶 | 熱電偶 | 熱電偶 采用焊接或等效方式 | 熱電偶、熔化顆?；蜃兩甘酒?/span> | 熱電偶 金屬部件要求用焊接方式 |
| 試驗時間 | 1h | 達到穩定（注4） | 達到穩定 4-8h | 插頭：1h 插座：直到溫度不再變化 | 達到穩定 |
注：
（1）UL498A中的過流保護器溫升試驗和UL1363要求用額定電壓試驗；其他美國標準對試驗電壓無明確規定；
（2）對于不可拆線插頭和插座，試驗電流除了與器具的額定電流有關，還與軟線的橫截面積有關，對于可拆線插頭和插座，試驗電流都比額定電流大，具體數值見IEC60884-1表20；
（3）對插頭，試驗電流比額定電流大1A，但對額定電流為3A的情況，試驗電流為3.5A，見BS1363-1之表2；對于插座，試驗電流由插座口的個數和是否帶熔斷器決定，見BS1363-2表5；對轉轉換器，試驗電流因插座口的型式而異，對插座口都是插合BS1363插頭和額定電流大于等于13A的轉換器，試驗電流為14±0.4A，其他類型轉換器的試驗電流為1.1倍額定電流但不超過14A，但對須刨轉換器，試驗電流為1±0.1A；
（4）各標準對穩定狀態的定義有所不同，美國標準中指的是在環境溫度上連續3次讀數（間隔5分鐘）不再升高視為穩定，英國標準中指的是1小時的溫升值小于1K，日本標準中指的是連續3次讀數（間隔10分鐘以上）的溫差不超過0.5℃。
美國插頭插座標準的溫升試驗

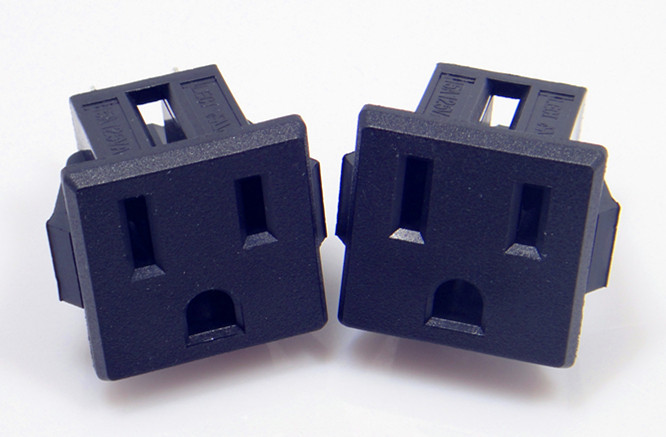

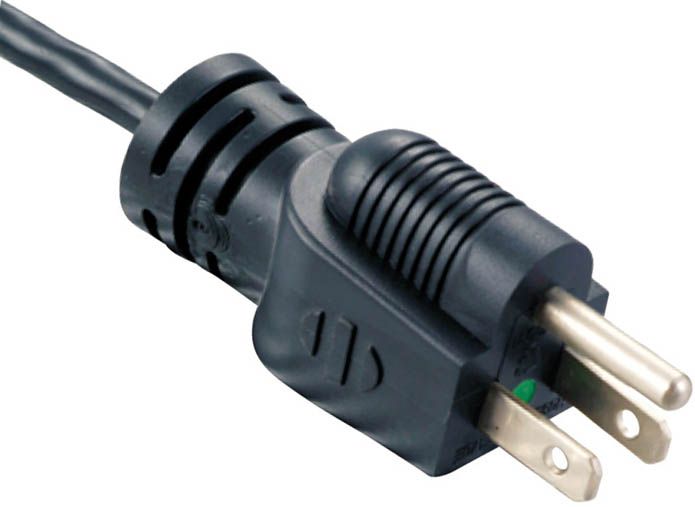

美國插頭插座標準的溫升試驗方法有一個與其他國家標準不同的原則，就是要求除了被測部件外，其他熱源產生的熱應盡可能小，如在進行插座的溫升試驗時，采用實心插銷試驗插頭，試驗插頭的端子應用最短的且至少與插座具有同等載流容量的導線短接。在對電線組件和電源軟線的插頭插銷組件進行溫升試驗時，要求采用軟線等容量的電流（但不大于插頭的額定電流）作為試驗電流，試驗時插頭并非插入相應插座，而是用導線將插銷端部短接，軟線長度不超過38mm，且對軟線容量不大于18A的采用14AWG導線短接，否則用8AWG導線短接。
通過以上的介紹相信大家對美國插頭插座UL認證的溫升測試應該有一定的了解了，廣東優科檢測是UL美化授權的UL檢測機構，熟悉美國插頭插座UL認證標準和辦理流程，如果您有美規插頭插座需要辦理UL認證，歡迎聯系廣東優科檢測工程師！
