在準備將光電二極管推向汽車電子市場之前，首先需要了解什么是AEC?Q102認證？它到底要做哪些測試？本文為大家梳理完整的測試項目和背景知識，讓有檢測需求的朋友一看就懂。

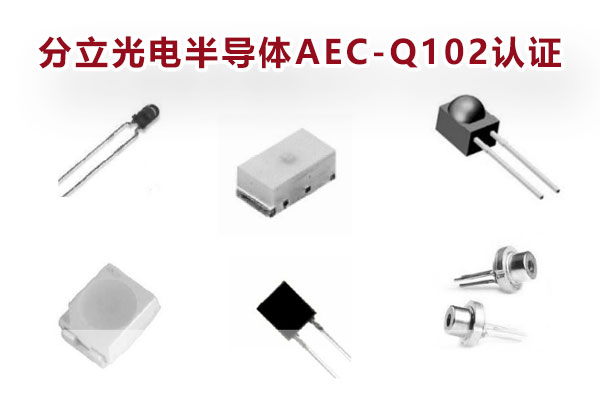

AEC?Q102是針對汽車電子領域內所有離散式光電半導體元器件的應力測試標準，最初于2017年3月發布（REV），并于2020年4月6日發布了最新的REV?A版本，專門針對LED、光電二極管、光敏三極管、激光器件、光電耦合器等離散光電產品的可靠性驗證而制定。每項測試都模擬了車用環境中可能出現的極端溫度、濕度、機械沖擊或腐蝕等情況，以確保行車安全性和可靠性。

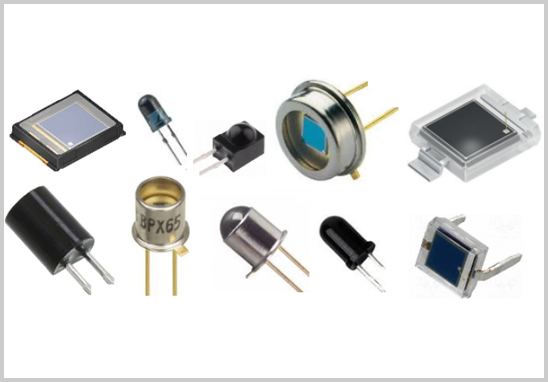

鑒于光電二極管在車載燈光、信號檢測和測距等場景中的關鍵作用，其可靠性直接關系到整車電氣系統的穩定性。因此，光電二極管的AEC?Q102認證測試尤為嚴格。
根據AEC?Q102 REV?A標準，測試項目分為五大組（A組到G組），不同測試項目分別評估元器件在溫度、濕度、腐蝕、機械力和電氣壓力等多方面的性能。
A 組：加速環境應力試驗
1. 預處理（Pre-conditioning，PC）
- JEDEC JESD22-A113
2. 高溫高濕反向偏壓（H3TRB）
- JEDEC JESD22-A101
3. 間歇工作壽命（IOL）
- MIL-STD-750-1方法1037
4. 溫度循環（TC）
- JEDEC JESD22-A104
B 組：加速壽命應力試驗
1. 高溫反向偏壓（HTRB）
- JEDEC JESD22-A108
C 組：封裝與工藝質量評價
1. 破壞性物理分析（DPA）
- AEC-Q102附錄6
2. 物理尺寸（PD）
- JEDEC JESD22-B100
3. 鍵合引線拉力（WBP）
- MIL-STD-750-2方法2037
4. 鍵合引線剪切（WBS）
- JEDEC JESD22-B116
5. 芯片剪切（DS）
- MIL-STD-750-2方法2017
6. 端子強度（TS）
- MIL-STD-750-1方法1037（僅限通孔導聯）
7. 凝露（DEW）
- JEDEC JESD22-A104
8. 可焊性（SD）
- JEDEC-STD-002/IEC60068-2-58（SMD），IEC60068-2-20（通孔）
9. 晶須生長（WG）
- AEC-Q005（僅錫基連接）
10. 硫化氫（H?S）
- IEC60068-2-43
11. 流動混合氣體（FMG）
- IEC60068-2-60試驗方法4
- AEC-Q102-002
E 組：外觀與電氣參數
1. 外部視覺（EV）
- JEDEC JESD22-B101
2. 施加應力前/后參數測試
- 按照各測試項目規定的方式進行
3. 參數驗證（PV）
- 對照產品規格書
F 組：靜電放電測試
1. 人體靜電放電模型（HBM）
- ANSI/ESDA/JEDEC JS-001
2. 帶電器件模型（CDM）
- AEC-Q101-005
G 組（僅限氣密封裝）
1. 恒定加速度（CA）
- MIL-STD-750-2方法2006
2. 振動變頻（VVF）
- JEDEC JESD22-B103工況1
3. 機械沖擊（MS）
- JEDEC JESD22-B110
4. 氣密性（HER）
- JEDEC JESD22-A109
提示：并非所有項目都必做，需根據光電二極管的封裝形式、Grade等級和客戶需求來選擇最適合的測試組合。
1. 安全性優先：車用光電器件若在關鍵時刻失效，可能導致信號中斷、能見度降低等安全事故；
2. 環境多變：從寒冷北極到炎熱沙漠，從潮濕雨林到多塵工況，要求元件能應對全氣候挑戰；
3. 長壽命需求：汽車生命周期長，對光電元件的壽命和參數漂移有嚴格要求；
4. 行業通用規范：通過AEC?Q102認證，意味著元件可被整車廠和一級供應商廣泛采用。
- 資質完備：具備CNAS全項檢測資質；
- 經驗豐富：熟悉AEC?Q102所有測試方法和注意事項；
- 出具權威報告：檢測報告在國內外均獲認可，助力產品順利通過整車認證。
若您需要專業可靠的光電二極管AEC?Q102認證測試服務，歡迎聯系優科檢測認證，我們擁有CNAS與CNCA雙資質，豐富的汽車級光電測試經驗，以及全面的檢測能力，助力您的產品快速進入汽車電子市場。
