汽車應用被動元器件的應力測試標準

智能汽車快速發展，被動元件在汽車各電子模塊中大量使用，其中包含了不同性能的元器件，種類十分繁雜。此類元器件的可靠性試驗經常會出現項目重復性、不適用性等問題。因此，汽車行業需要一個精細化的標準助力主機廠與供應商搭建合作橋梁。

AEC-Q200檢測標準詳細規定了車內各種環境下被動元件的使用溫度范圍，對各類元器件的測試項目作了嚴格的區分，同時，對元器件通用系列的檢測適用性做了完善的規定。

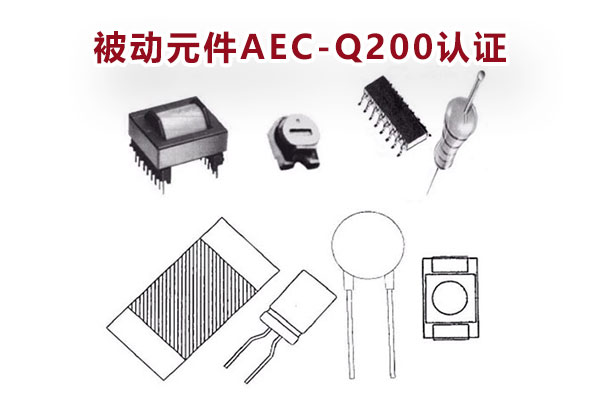

產品范圍：鉭和陶瓷電容器、鋁電解電容器、薄膜電容器、電阻、微調電容器/電阻器、壓敏電阻、熱敏電阻器、電感/變壓器、網絡R-C-C-R、陶瓷諧振器、石英晶體、鐵氧體EMI干擾抑制器 過濾器、聚合自恢復保險絲。

AEC-Q200認證的環境試驗條件

AEC-Q200認證的環境試驗條件主要是依據MIL-STD-202與JEDEC22A-104規范來制定的，不同零件的試驗溫度除了不一樣之外，其施加電源（電壓、電流、負載）要求也會有所不同，高溫儲存屬于不施加偏壓與負載，但是在高溫工作壽命就需要，溫度循環與溫度沖擊，其試驗目的與手法不一樣，在溫度循環中高低溫變化需控制溫變率，溫度沖擊則不用，偏高濕度就是俗稱的高溫高濕試驗，而濕度抵抗就是濕冷凍試驗。

試驗條件注意事項：1000h試驗過程需在250h、500h進行間隔量測

高溫儲存（MIL-STD-202-108）：

[適用設備：THS]?

1、薄膜電容、網絡低通濾波器、網絡電阻、熱敏電阻、可變電容、可變電阻、陶瓷共鳴器、EMI干擾抑制器、EMI干擾過濾器：85℃/1000h?

2、電感、變壓器、電阻：125℃/1000h?

3、變阻器：150℃/1000h?

4、鉭電容、陶瓷電容、鋁電解電容：最大額定溫度/1000h?

高溫工作壽命（MIL-STD-202-108）：

[適用設備：THS]?

1、網絡低通濾波器、網絡電阻：85℃/1000h?EMI?

2、干擾抑制器、EMI干擾過濾器：85℃/1000h/施加額定IL?

3、鉭電容、陶瓷電容：最大額定溫度/1000h/?（2/3）負載/額定電壓

4、鋁電解電容、電感、變壓器：105℃/1000h?

5、薄膜電容：1000h/（85℃/125%額定電壓、105℃&125℃/100%額定電壓）

6、自恢復保險絲：125℃/1000h?

7、電阻、熱敏電阻、可變電容：125℃/1000h/額定電壓

8、可變電阻：125℃/1000h/額定功率

9、變阻器：125℃/1000h/額定電壓85％+ma電流

10、陶瓷共鳴器：85℃/1000h/額定VDD+1MΩ，并聯逆變器，在每個晶體腳和地之間有2X的晶體CL電容

11、石英震蕩器：125℃/1000h/額定VDD+1MΩ，并聯逆變器，在每個晶體腳和地之間有2X的晶體CL電容

溫度循環（JEDEC22A-104）：

[適用設備：TSR、ESS]?

1、薄膜電容、可變電容、可變電阻、陶瓷共鳴器、EMI干擾抑制器、EMI干擾過濾器：-55℃（30min）←→85℃（30min）/RAMP（15℃/min）/1000cycles?

2、鉭電容、陶瓷電容、電阻、熱敏電阻：?-55℃（30min）←→125℃（30min）?/RAMP（15℃/min）/1000cycles?

3、鋁電解電容：-40℃（30min）←→105℃（30min）/RAMP（15℃/min）/1000cycles?

4、電感、變壓器、變阻器、石英震蕩器、自恢復保險絲：-40℃（30min）←→125℃（30min）/RAMP（15℃/min）/1000cycles?

5、網絡低通濾波器、網絡電阻：-55℃（30min）←→125℃（30min）?/RAMP（15℃/min）/1000cycles?

溫度沖擊（MIL-STD-202-107）：

[適用設備：TC、TSK]?

自恢復保險絲：-40℃（15min）←→125℃（15min）/300cycles

偏高濕度（MIL-STD-202-103）：

[適用設備：THS]?

1、鉭電容、陶瓷電容：85℃/85%R.H./1000h/電壓1.3～1.5V?

2、電感&變壓器：85℃/85%R.H./1000h/不通電?

3、鋁電解電容：85℃/85%R.H./1000h/額定電壓?

4、EMI干擾抑制器、EMI干擾過濾器：85℃/85%R.H./1000h/額定電壓＆電流?

5、電阻、熱敏電阻：85℃/85%R.H./1000h/工作電源10%?

6、自恢復保險絲：85℃/85%R.H./1000h/額定電流10%?

7、可變電容、可變電阻：85℃/85%R.H./1000h/額定功率10%?

8、網絡低通濾波器&網絡電阻：85℃/85%R.H./1000h/電壓[網絡電容（額定電壓）、網絡電

阻（10%額定功率）]?

9、變阻器：85℃/85%R.H./1000h/額定電壓85％+ma電流?

10、石英震蕩器、陶瓷共鳴器：85℃/85%R.H./1000h/額定VDD+1MΩ，并聯逆變器，在每個晶體腳和地之間有2X的晶體CL電容?

11、薄膜電容：40℃/93%R.H./1000h/額定電壓

濕度抵抗（MIL-STD-202-106）：

[適用設備：THS]?

1、薄膜電容：（25℃←→65℃/90%R.H.*2cycle）/18h→-10℃/3h，每一cycle共24h，step7a&7b不通電。

優科實驗室在半導體被動組件AEC-Q200認證領域擁有廣泛的能力和資質。我們有眾多被動元件測試專家和豐富的實驗設備，致力于幫助您的產品滿足AEC-Q200標準要求。我們提供具有差異性的高附加值服務，并以最短的項目交付時間滿足您與被動組件產品相關的各種測試、檢驗、認證和保障需求。
