針焰燃燒測試是用于評估電子設備部件著火危險性的阻燃性試驗。電容器廣泛應用于消費電子、汽車電子等電子設備中，評估其安全性需要進行針焰燃燒測試。今天小編帶大家來到廣東優科檢測實驗室，了解下電容器針焰燃燒測試是怎么做。
測試目的
確定在規定的條件下試驗火焰不會使部件起燃，或試驗火焰引燃了可燃部件，但是部件的燃燒持續時間或燃燒長度是有限的，并且火焰或從試驗樣品上落下的燃燒或灼熱顆粒不會使燃燒蔓延。
測試標準
GB/2693-2001《電子設備用固定電容器 第1部分 總規范》
IEC60695-2-2《著火危險試驗 第2部分:試驗方法 第2節:針焰試驗》
測試設備
針焰燃燒試驗箱
卡尺
測試數量

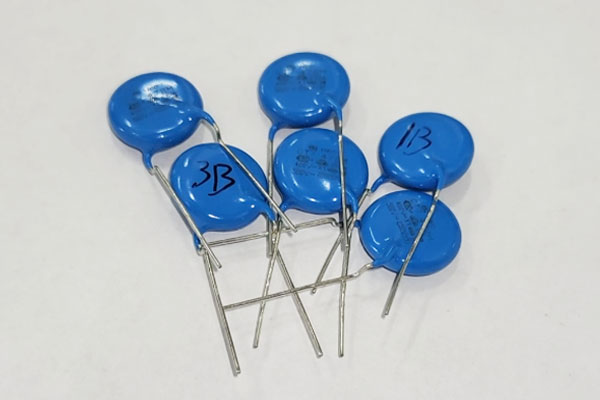

6pcs
測試環境
溫度：15-35℃
濕度：25%-75%RH
測試方法

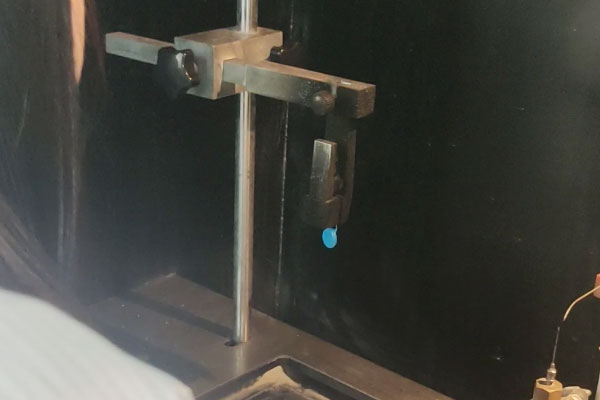

1、將樣品水平或垂直固定在試樣夾上，點燃火焰并調節火焰高度在12mm±1mm。
2、用卡尺量出樣品直徑，計算出體積為800.94mm3，根據樣品體積確定阻燃等級標準為C級。

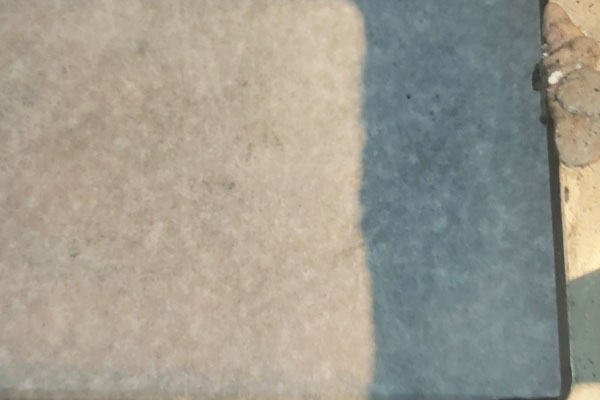

3、在厚約10mm平滑的白松木板上緊裹一層娟紙，并置于施加針焰試驗樣
品位置下方。

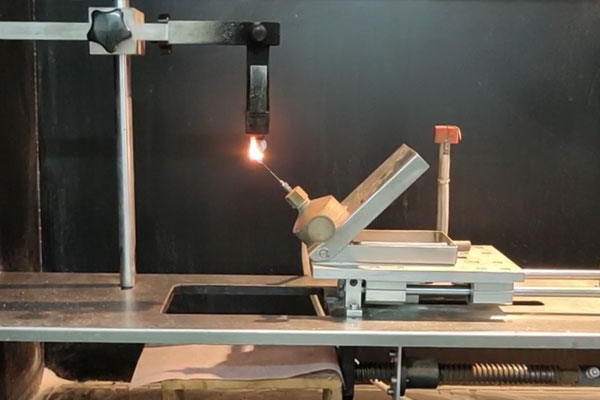

4、將本生燈傾斜45°，設置施加火焰時間為20s，點擊開始。
5、記錄此時間段樣品的有焰燃燒時間，觀察是否有滴落物引燃下面的娟紙。
6、待100個循環測試結束后，需要對樣品再次進行R25零功率電阻測試，并對試驗前后的阻值數據做對比確認。
測試判定
1、測試后樣品有焰燃燒時間不超過規定的30s。
2、娟紙不被引燃。
以上就是關于電容器針焰燃燒測試試驗的介紹，如果您有電容器需要做針焰燃燒測試、UL認證、TUV認證、CQC認證、AEC-Q200測試，歡迎聯系我們。
