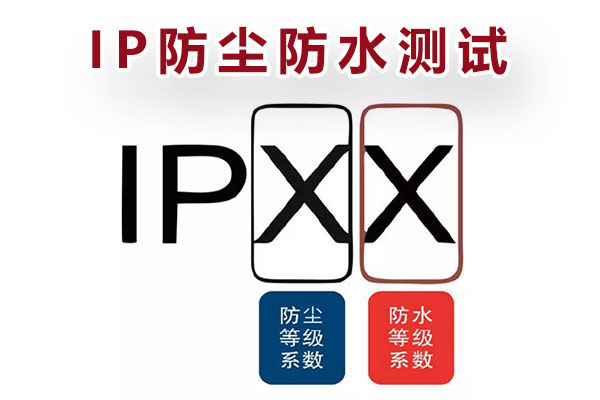

IP防塵防水等級測試依據GB/T 4208、IEC/EN60529標準進行測試，防塵測試分為7個等級(等級0 ~ 等級6)，防水測試分為9個等級(等級0 ~ 等級8)，在試驗應用上通常以IPXX作為等級區分。那么今天小編就帶大家了解一下，IP防塵防水等級測試標準及方法。
防塵等級IP6X-防塵等級6（第一位數字表示防塵等級）

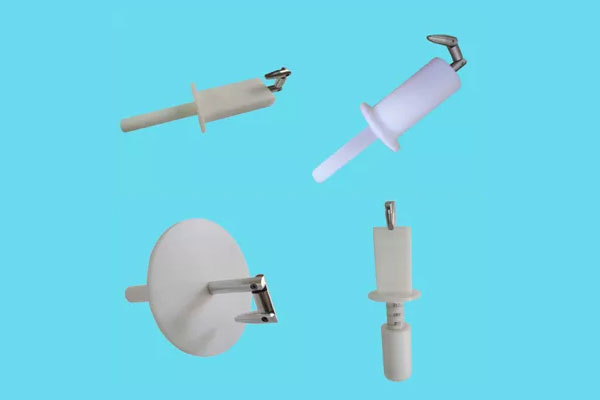

各個防塵等級試驗方法
IP1X:
用直徑為50+0.050mm的剛性試球?qū)ν鈿と魏伍_口部分施加50+5N的力。判據為試具的直徑不能通過任何開口，則試驗合格。
IP2X:
用直徑為12.5+0.20mm的剛性試球?qū)ν鈿と魏伍_口部分施加30±3N的力。判據為試具的直徑不能通過任何開口，則試驗合格。
IP3X:
用邊緣無毛刺的直徑為2.5+0.050mm的剛性鋼棒施加3±0.3N的力。判據為試具的直徑不能通過任何開口，則試驗合格。
IP4X:
用邊緣無毛刺的直徑為1.0+0.050mm的剛性鋼絲施加1+0.1N的力。判據為試具的直徑不能通過任何開口，則試驗合格。

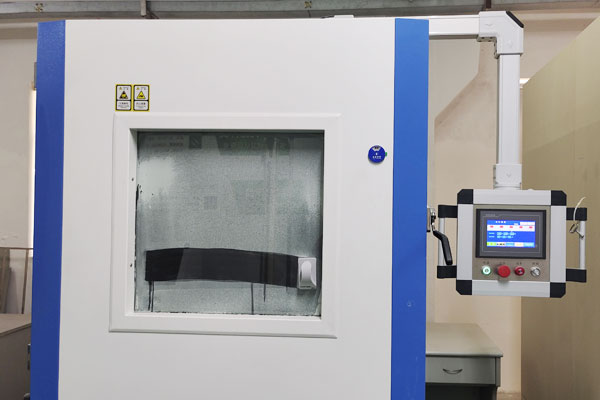

IP5X:
試驗在防塵箱中進行，使用的塵為滑石粉(滑石粉應用金屬方孔篩濾過。金屬絲直徑為50um，篩孔尺寸為75um?；塾昧繛?kg/m3)。判據為不能完全防止塵埃進入，但進入的灰塵量不得影響設備的正常運行，不得影響安全。

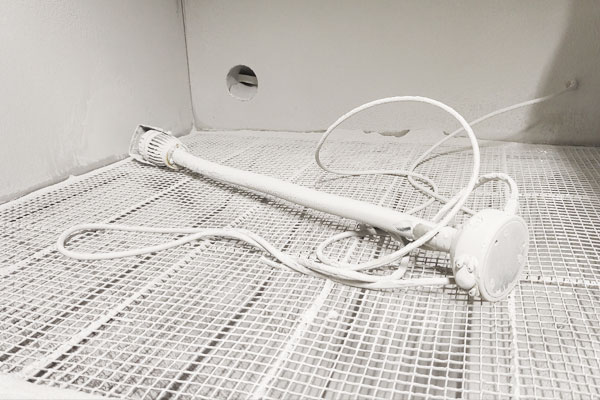

IP6X:
試驗在防塵箱中進行，使用的塵為滑石粉(滑石粉應用金屬方孔篩濾過。金屬絲直徑為50um,篩孔尺寸為75um。滑石粉用量為2kg/m3)。殼內與箱內有一定的壓強差，但壓差不得超過2kPa.判據。為無灰塵進入。

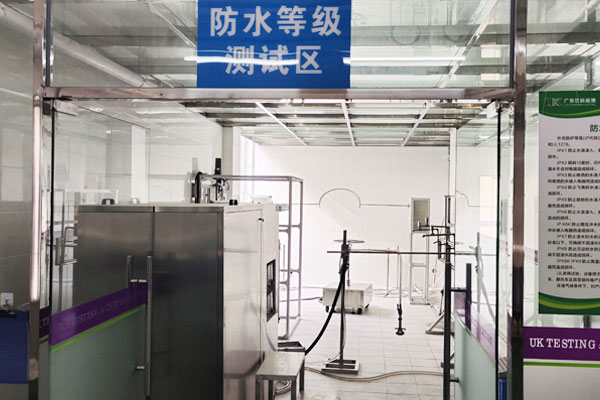

防水等級IPX6-防水等級6（第二位數字表示防水等級）
各個防水等級試驗方法：
IPX1：
方法名稱:垂直滴水試驗

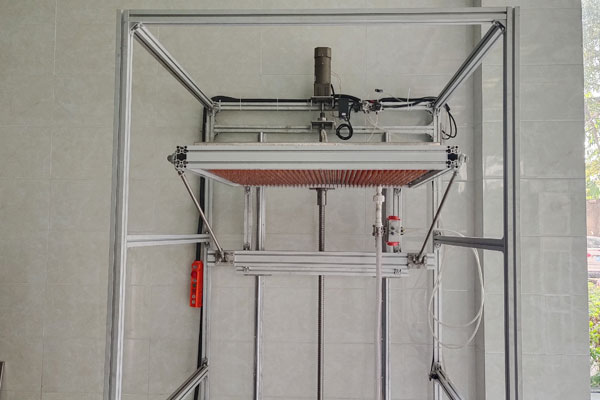

試驗設備:滴水試驗裝置
試樣放置:按試樣正常工作位置擺放在以1r/min 的旋轉樣品臺上，樣品頂部至滴水口的距離不大于200mm
試驗條件:滴水量為10.05 mm/min
持續時間: 10 min
IPX2：
方法名稱:傾斜滴水試驗
試驗設備:滴水試驗裝置
試樣放置:使試樣的一個面與垂線成15°角，樣品頂部至滴水口的距離不大于200mm。
每試驗完-一個面后， 換另一個面，共四次。
試驗條件:滴水量為30.5 mm/min
持續時間: 4x2.5 min (共10 min)

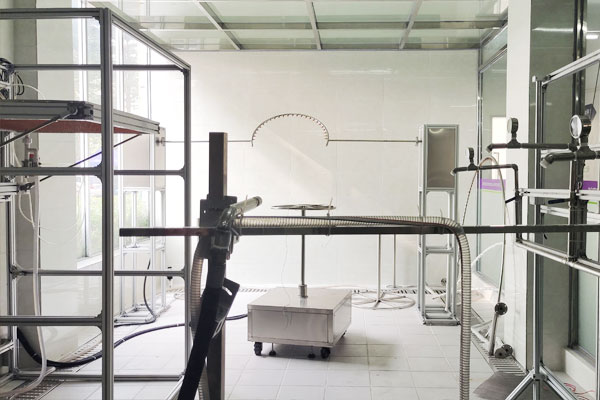

IPX3：
方法名稱:淋水試驗
試驗方法:

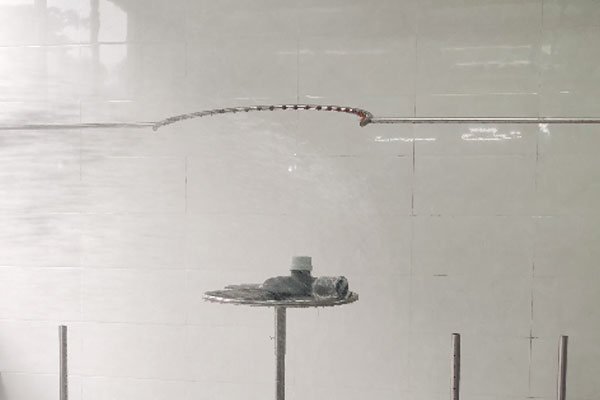

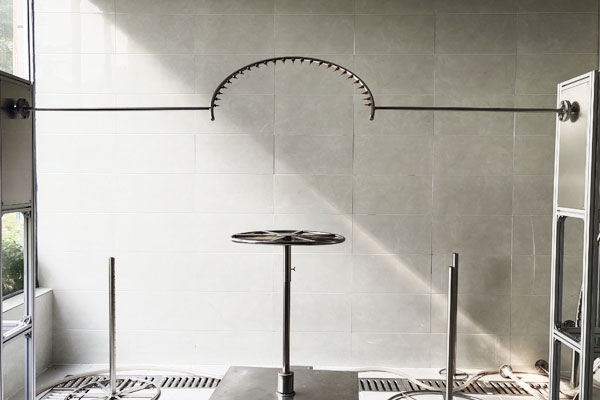

a.擺管式淋水試驗
試驗設備:擺管式淋水濺水
試驗裝置
試樣放置:選擇適當半徑的擺管，使樣品臺面高度處于擺管直徑位置上，將試樣放在樣臺.上，使其頂部到樣品噴水口的距離不大于200mm，樣品臺不旋轉。
試驗條件:水流量按擺管的噴水孔數計算，每孔為0.07 L/min，淋水時，擺管中點兩邊各60°弧段內的噴水孔的噴水噴向樣品。
被試樣品放在擺管半圓中心。
擺管沿垂線兩邊各擺動60°，共120°。每次擺動(2x120°) 約4s
試驗時間:連續淋水10 min
b.噴頭式淋水試驗
試驗設備:手持式淋水濺水
試驗裝置
試樣放置:使試驗頂部到手持噴頭噴水口的平行距離在300mm至500mm之間
試驗條件:試驗時應安裝帶平衡重物的擋板，水流量為10L/min
試驗時間:按被檢樣品外殼表面積計算，每平方米為1 min (不包括安裝面積) ，最少5 min
IPX4：
方法名稱:濺水試驗
試驗方法:
a.擺管式濺水試驗
試驗設備和試樣放置:與上述IPX3之a(chǎn)款均相同;
試驗條件:除后述條件外， 與上述IPX3之a(chǎn)款均相同;噴水面積為擺管中點兩邊各90°弧段內噴水孔的噴水噴向樣品。
被試樣品放在擺管半圓中心。
擺管沿垂線兩邊各擺動180°，共約360°。
每次擺動(2*360°) 約12s
試驗時間:與上述IPX3之a(chǎn)款均相同(即10 min)。
b.噴頭式濺水試驗試驗設備 和試樣放置:與上述IPX3之b款均相同;
試驗條件:1拆去設備上安裝帶平衡重物的擋板，其余與上述IPX3之b款均相同;
試驗時間:與上述IPX3之b款均相同，即按被檢樣品外殼表面積計算，每平方米為1 min (不包括安裝面積)最少5min
IPX5：
方法名稱:噴水試驗
試驗設備:噴嘴的噴水口內徑為6.3mm
試驗條件:使試驗樣品至噴水口相距為2.5m~3m，水流量為12.5L/min(750L/h)
試驗時間:按被檢樣品外殼表面積計算，每平方米為1 min (不包括安裝面積)最少3 min.
IPX6：
方法名稱:強烈噴水試驗
試驗設備:噴嘴的噴水口內徑為12.5 mm
試驗條件:同上100 L/min (6000 L/h)
試驗時間:按被檢樣品外殼表面積計算，每平方米為1 min (不包括安裝面積)最少3 min

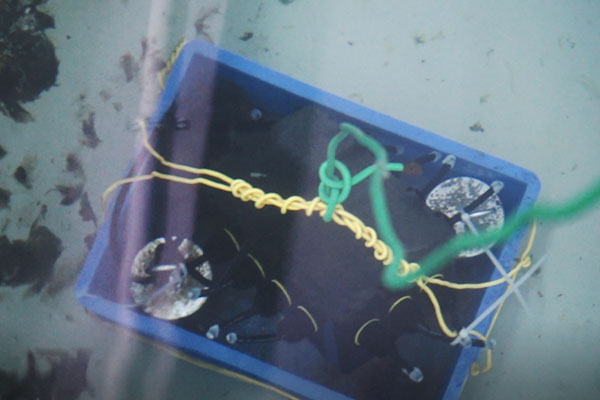

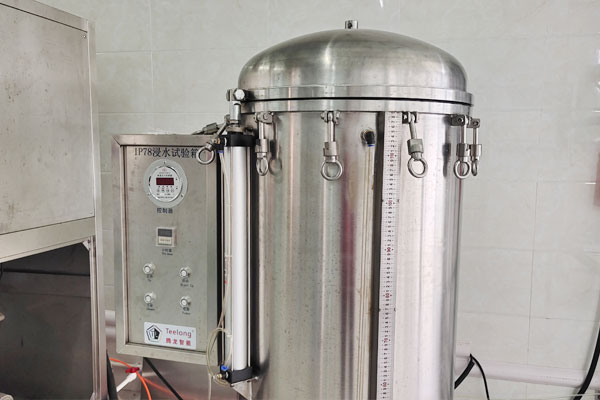

IPX7：
方法名稱:短時漫水試驗
試驗設備和試驗條件:浸水箱。其尺寸應使試樣放進浸水箱后，樣品底部到水面的距離至少為1m。試樣頂部到水面距離至少為0.15m
試驗時間: 30 min.
IPX8：
方法名稱:持續潛水試驗
試驗設備，試驗條件和試驗時間:由供需(買賣)雙方商定，其嚴酷程度應比IPX7高。
以上就是廣東優科檢測實驗室能做的IP防塵防水等級測試的項目及方法，廣東優科檢測是具備CNAS資質的第三方檢測機構，可提供IP防護等級測試服務，有相關需求的朋友可以聯系我們。
